La scheda manutenzione motore fuoribordo è un documento tecnico utilizzato per registrare l’identificazione del motore, le operazioni eseguite, i controlli effettuati, i ricambi impiegati e l’esito dell’intervento. Serve a conservare una traccia ordinata della manutenzione, a documentare eventuali anomalie e a fornire al proprietario o all’utilizzatore indicazioni per la successiva gestione del motore. Viene normalmente compilata in occasione di tagliandi, rimessaggi, riattivazioni stagionali, riparazioni, diagnosi di guasti, controlli dopo l’uso in acqua salata o interventi in garanzia. Possono avere interesse a predisporla i proprietari, le officine nautiche, i cantieri, le imprese di noleggio e charter, le società che gestiscono flotte, gli enti pubblici e i tecnici incaricati della manutenzione.
Indice
Come compilare il modello scheda manutenzione motore fuoribordo
La scheda deve essere predisposta in modo da collegare con chiarezza l’intervento al motore e all’imbarcazione interessati. Il numero progressivo della scheda, la data di apertura e il tipo di intervento consentono di identificare il documento e di distinguerlo da altri lavori eseguiti sullo stesso mezzo. Se l’intervento deriva da un ordine di lavoro, da un preventivo o da una richiesta del cliente, è opportuno riportare anche il relativo riferimento interno.
I dati del proprietario o del committente devono essere trascritti con attenzione, indicando nome e cognome oppure denominazione, codice fiscale o partita IVA quando necessari per la documentazione commerciale, indirizzo, telefono, e-mail o PEC e nominativo del referente operativo. Occorre raccogliere soltanto le informazioni utili alla gestione dell’intervento e conservarle secondo le procedure applicabili alla propria attività. La firma del cliente può documentare la presa visione della scheda o la riconsegna, ma non trasforma automaticamente il modulo in un certificato di conformità, di sicurezza o di idoneità alla navigazione.
La sezione relativa all’imbarcazione deve contenere gli elementi utili a collegare il motore all’unità sulla quale è installato. Possono essere riportati il nome dell’imbarcazione, il modello o il cantiere, la targa o altro identificativo, il numero identificativo dell’unità, il luogo di ormeggio o di intervento e il tipo di utilizzo, come privato, noleggio, lavoro o servizio. Non tutti i dati sono indispensabili in ogni caso, ma il collegamento tra proprietario, imbarcazione e motore deve risultare comprensibile anche dopo la conclusione del lavoro.
L’identificazione del motore richiede particolare precisione. Devono essere verificati marca, modello, potenza, alimentazione, numero di serie o matricola e, quando disponibili, anno di produzione o installazione e numero di cilindri. È utile riportare anche il tipo di comando, il tipo di avviamento e le caratteristiche dell’elica. Il numero di serie dovrebbe essere copiato direttamente dalla targhetta del motore e, quando possibile, accompagnato da una fotografia, così da ridurre il rischio di confondere lettere, numeri o zeri. Le ore di funzionamento devono essere indicate all’ingresso e, se rilevate, alla fine dell’intervento; quando il dato non è disponibile o non è verificabile, è preferibile dichiararlo espressamente senza inserire stime non documentate.
La presa in carico deve distinguere la richiesta del cliente dalle valutazioni tecniche dell’officina. Il cliente può riferire, per esempio, una difficoltà di avviamento, una perdita di potenza, una vibrazione o un rumore; queste informazioni devono essere riportate come segnalazioni, senza presentarle già come diagnosi. La scheda dovrebbe inoltre descrivere lo stato apparente del motore, eventuali danni preesistenti, tracce di corrosione, condizioni dell’elica, cavi, connettori, perdite e accessori ricevuti. La documentazione fotografica della targhetta, del motore e dei danni già presenti è particolarmente utile quando il fuoribordo viene consegnato a un’officina.
Il motivo dell’intervento può riguardare un tagliando periodico, il rimessaggio, la riattivazione stagionale, un controllo dopo l’uso in acqua salata, un’anomalia, un danno da urto, un’immersione, un intervento in garanzia o una richiesta di diagnosi. La scheda dovrebbe indicare separatamente le attività richieste, quelle autorizzate, quelle effettivamente eseguite e quelle consigliate ma non approvate o rinviate. Questa distinzione evita di confondere una raccomandazione tecnica con un lavoro già compiuto e aiuta a ricostruire con precisione l’ambito dell’intervento.
Gli intervalli e le procedure di manutenzione devono essere verificati sul manuale d’uso e manutenzione del modello specifico, sul manuale di officina o su eventuali bollettini tecnici del costruttore. Il modulo può riportare il documento di riferimento, l’edizione o il codice, l’intervallo previsto e la data o le ore dell’ultimo intervento. Non esiste un intervallo unico valido per tutti i motori fuoribordo: la periodicità può dipendere da marca, modello, ore di utilizzo, anzianità, uso in acqua dolce o salata e condizioni operative. Anche i riferimenti normativi relativi alle ore o all’anzianità del motore non devono essere trasformati automaticamente in un intervallo universale per il tagliando.
La checklist deve essere adattata alle caratteristiche del motore e deve utilizzare una legenda chiara. Le sigle E, NA, NE e R possono indicare rispettivamente eseguito, non applicabile, non eseguito e raccomandato o da programmare, purché il loro significato sia esplicitato nel documento. Tra i controlli ricorrenti rientrano l’ispezione generale, i fissaggi, il supporto, l’elica, i cavi di comando, la timoneria, l’invertitore, l’alimentazione, i tubi, i raccordi, il filtro carburante, la batteria, i collegamenti elettrici, il sistema di raffreddamento, la girante, l’olio, il filtro olio, il lubrificante del piede, le candele, gli anodi, il lavaggio con acqua dolce, la diagnostica e la prova di funzionamento. La presenza di una voce nella checklist non dimostra da sola che l’operazione sia stata eseguita: occorre contrassegnare l’esito e aggiungere eventuali note.
Per i materiali e i ricambi è opportuno riportare codice, descrizione, specifica o gradazione, quantità e indicazione dell’eventuale prodotto originale o equivalente. Per oli e lubrificanti dovrebbero essere indicati, quando rilevanti, la specifica prevista dal costruttore, la viscosità e la quantità utilizzata. Una descrizione generica come “filtro sostituito” o “olio cambiato” può essere insufficiente per ricostruire la manutenzione; è preferibile specificare quale filtro è stato sostituito e quale prodotto è stato impiegato. La scheda può essere collegata alla lista ricambi, al preventivo e alla fattura, ma non sostituisce il documento fiscale.
Le misurazioni devono essere accompagnate dall’unità di misura e dalle condizioni in cui sono state rilevate. Possono riguardare tensione della batteria, regime minimo o massimo, temperatura, pressione, compressione, codici diagnostici e altri valori previsti dal manuale. È utile indicare se il valore è iniziale o finale, quale strumento è stato utilizzato e se la prova è stata eseguita a secco, con acqua o in altra condizione. Un valore isolato, privo di unità di misura o di contesto, può risultare difficile da interpretare e non consente di valutare correttamente l’esito.
Le anomalie devono essere descritte in modo oggettivo, specificando il componente interessato, le condizioni in cui il problema è stato osservato, le verifiche eseguite e l’intervento proposto. La causa accertata deve essere distinta dalla causa soltanto ipotizzata. Quando un lavoro aggiuntivo non è stato autorizzato, il fatto dovrebbe essere indicato insieme alle eventuali conseguenze sull’esito finale o sulla possibilità di collaudare il motore. È inoltre opportuno riportare i lavori consigliati, quelli rinviati, i ricambi non disponibili e ogni limitazione d’uso comunicata al proprietario.
La prova finale deve descrivere ciò che è stato realmente verificato. Occorre indicare se il motore è stato avviato, in quale ambiente, per quanto tempo e quali funzioni sono state controllate. Una prova eseguita con dispositivo di lavaggio o a secco non deve essere presentata come prova completa in acqua. Se il collaudo non è stato possibile, la scheda deve spiegare il motivo e riportare l’eventuale stato di non collaudabilità. L’esito può essere completato, parzialmente completato, non riparato o soggetto a limitazioni, senza usare formule assolute come “motore perfettamente funzionante” se non supportate da verifiche specifiche.
Prima della firma è necessario controllare che numero di scheda, date, dati del proprietario, numero di serie, ore di funzionamento, ricambi, misurazioni, operazioni autorizzate e risultato finale siano coerenti tra loro. Devono essere separate le attività eseguite da quelle non applicabili, non eseguite o raccomandate. La firma del tecnico identifica il soggetto che ha compilato o svolto l’intervento; quella del responsabile può essere prevista dalle procedure interne; quella del cliente dovrebbe chiarire se riguarda la presa visione, la riconsegna o una specifica autorizzazione. Il timbro e la controfirma possono essere adottati come prassi organizzative, ma non sono indicati nelle informazioni disponibili come requisiti generali di validità della scheda.
La conservazione dovrebbe comprendere la scheda firmata, il preventivo o ordine di lavoro, la fattura, le fotografie, il report diagnostico, la lista dei ricambi e i riferimenti tecnici utilizzati. Per una gestione professionale è utile archiviare il documento con il numero di serie del motore e con la data dell’intervento. La scheda può essere trasmessa tramite e-mail o PEC quando richiesto dal rapporto tra le parti, dal contratto o da una procedura aziendale; la PEC non è generalmente necessaria per la validità di una scheda privata. Allo stesso modo, la protocollazione assume rilievo soprattutto quando il documento entra in un procedimento amministrativo di un ente.

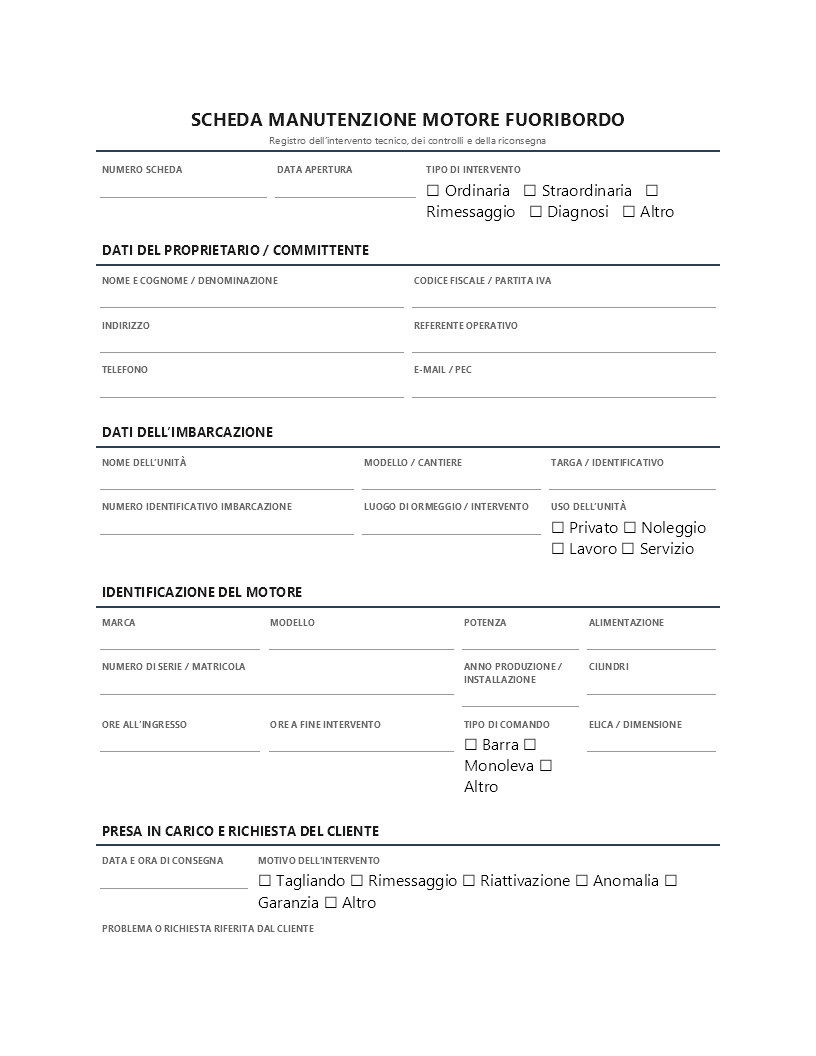

SCHEDA MANUTENZIONE MOTORE FUORIBORDO Registro dell’intervento tecnico, dei controlli e della riconsegna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DATI DEL PROPRIETARIO / COMMITTENTE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DATI DELL’IMBARCAZIONE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IDENTIFICAZIONE DEL MOTORE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRESA IN CARICO E RICHIESTA DEL CLIENTE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RIFERIMENTI TECNICI E PROGRAMMA DI MANUTENZIONE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHECKLIST DELLE OPERAZIONI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Legenda: E = eseguito; NA = non applicabile; NE = non eseguito; R = raccomandato / da programmare. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MATERIALI E RICAMBI UTILIZZATI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MISURAZIONI, DIAGNOSTICA E PROVE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ANOMALIE, CAUSE E ATTIVITÀ AUTORIZZATE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ESITO DELL’INTERVENTO E RICONSEGNA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NOTE E DICHIARAZIONI DOCUMENTALI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
☐ Le operazioni contrassegnate come eseguite sono quelle effettivamente indicate nella presente scheda. ☐ Le attività contrassegnate come non eseguite, non applicabili o raccomandate non devono intendersi comprese nell’intervento eseguito. ☐ Le raccomandazioni riportate costituiscono indicazioni tecniche e non attestano l’esecuzione di attività non espressamente indicate come eseguite. ☐ La prova finale è stata eseguita esclusivamente nelle condizioni descritte nella presente scheda. La presente scheda documenta le attività e i controlli indicati e non costituisce certificazione generale di idoneità alla navigazione. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ALLEGATI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FIRME | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fac simile scheda manutenzione motore fuoribordo Word
Il modello in formato Word può essere scaricato e modificato inserendo i dati del proprietario, dell’imbarcazione, del motore, dell’intervento e dei controlli eseguiti prima dell’utilizzo.
Modello scheda manutenzione motore fuoribordo PDF
Il modello in formato PDF può essere scaricato per la consultazione, compilato quando il formato lo consente oppure stampato per la compilazione manuale.
