La scheda manutenzione trapano a colonna è un documento operativo e di tracciabilità che riassume le verifiche di sicurezza, le attività di manutenzione ordinaria e straordinaria e le sostituzioni di parti per un trapano a colonna. Serve a garantire che le operazioni di uso e intervento sulla macchina siano svolte in condizioni di sicurezza, a dimostrare la conformità delle attività manutentive alle procedure interne e alle prescrizioni in materia di salute e sicurezza sul lavoro, e a mantenere evidenza storica delle anomalie e delle riparazioni effettuate.
Indice
Come compilare il modello scheda manutenzione trapano a colonna
La compilazione della scheda deve seguire criteri di chiarezza, completezza e responsabilità: ogni voce obbligatoria del modulo deve essere compilata in modo leggibile indicando l’identificativo della macchina (modello, matricola/serie, ubicazione), la data e l’ora dell’intervento, il nome del responsabile che effettua la verifica e, se previsto, il numero totale delle ore di funzionamento. Gli esiti devono essere espressi con la dicitura standard concordata (ad esempio “OK” o “NON OK”) e accompagnati da note descrittive quando l’esito non è conforme; in caso di non conformità la scheda deve riportare la descrizione delle azioni correttive intraprese, il termine previsto per la riparazione e la segnalazione al responsabile della sicurezza o al servizio di manutenzione.
Le correzioni apportate al documento cartaceo devono essere effettuate con cancellazioni leggibili, datate e firmate dall’operatore che le esegue; per le registrazioni digitali è necessario l’uso di sistemi che garantiscano data, ora e autenticazione dell’operatore, nonché il controllo degli accessi in scrittura. La scheda deve altresì richiamare le procedure aziendali e le istruzioni del costruttore: per qualsiasi intervento che comporti smontaggi, tarature critiche o sostituzione di componenti strutturali è obbligatorio fare riferimento al manuale tecnico del produttore e, se necessario, richiedere l’intervento di personale qualificato o di ditta esterna; le attività eseguite da terzi devono essere documentate con rapporto di intervento e fattura che indichino parti impiegate e operazioni svolte.
Ai fini della conformità normativa e della gestione del rischio, la conservazione delle schede e dei relativi allegati deve avvenire secondo le procedure aziendali previste nel Documento di Valutazione dei Rischi e nelle istruzioni del Servizio di Prevenzione e Protezione; la consultazione delle schede deve essere garantita per i responsabili della sicurezza, gli addetti alla manutenzione e per le verifiche ispettive. Infine, l’utilizzo dei Dispositivi di Protezione Individuale durante le operazioni di controllo e manutenzione deve essere esplicitamente documentato nella scheda, così come l’eventuale messa fuori servizio immediata della macchina in presenza di condizioni pericolose, con l’apposizione di cartello “FUORI SERVIZIO” fino al ripristino della piena efficienza e alla successiva firma di presa in carico da parte del manutentore responsabile.
Esempio scheda manutenzione trapano a colonna
Dati macchina
– Modello: _______________________________
– Matricola / Serie: _______________________________
– Ubicazione / Reparto: _______________________________
– Fornitore / Marca: _______________________________
– Data compilazione: _______________________________
– Ore tot. macchina (se disponibile): _______________________________
– Responsabile macchina (operatore/manutentore): _______________________________
A. Controlli di sicurezza (da verificare PRIMA di qualsiasi intervento)
– Alimentazione scollegata (spina/togliere corrente): _______________________________
– Chiavi mandrino/chiavi serraggio rimosse: _______________________________
– Ripari di sicurezza integri e funzionanti (carter, schermi, microinterruttori): _______________________________
– Pulsante/emergenza funzionante: _______________________________
– Interruttore principale e protezioni magnetotermiche OK: _______________________________
– DPI indossati (occhiali/guanti/cuffie/calzature): _______________________________
– Metodo rimozione trucioli appropriato (pennello/aspirazione, non aria diretta): _______________________________
– Note / Anomalie: _______________________________
B. Controlli giornalieri (prima dell’uso)
Per ciascuna attività compilare: Esito (OK / NON OK) __________ Note __________________ Data __________ Firma __________
– Verifica integrità cavo alimentazione e spina
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Controllo funzionamento interruttore e pulsante di emergenza
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Verifica ripari di sicurezza e carter mandrino
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Controllo mandrino e utensile (presa ganasce, assenza gioco)
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Controllo serraggi tavola/morsa e bloccaggi pezzo
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Pulizia tavola, base e area lavoro (rimozione trucioli)
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
C. Operazioni dopo l’uso (fine turno)
– Spegnere, scollegare e rimuovere utensile dal mandrino: _______________________________
– Pulizia generale (tavola, cremagliera, base, zona mandrino) con pennello/aspiratore: _______________________________
– Ordinare area di lavoro e rimuovere scarti pericolo: _______________________________
– Note / Anomalie riscontrate: _______________________________
– Data: __________________ Firma: __________________
D. Manutenzione settimanale
Per ciascuna attività compilare: Esito (OK / NON OK) __________ Note __________________ Data __________ Firma __________
– Pulizia aperture ventilazione motore
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Verifica e serraggio bulloni base/colonna/testa
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Lubrificazione colonna (scorrimento testa/tavola)
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Lubrificazione cremagliera sollevamento (grasso bianco al litio o equivalente)
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
E. Manutenzione mensile / ogni N ore (specificare frequenza)
– Frequenza da seguire: _______________________________
Per ciascuna attività compilare: Esito (OK / NON OK) __________ Note __________________ Data __________ Firma __________
– Controllo tensione e stato cinghie (apertura cappotta pulegge)
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Verifica gioco mandrino / albero (radiale/assiale)
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Pulizia approfondita zone nascoste (cappotta pulegge, fessure tavola, base)
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Controllo integrità struttura (colonna, base, tavola) e ricerca crepe
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
F. Manutenzione utensili e accessori
– Pulizia e conservazione punte: _______________________________
– Affilatura punte e lubrificazione filo di affilatura: _______________________________
– Controllo e lubrificazione morse e staffe di bloccaggio
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
– Verifica usura ganasce e presenza crepe/deformazioni negli accessori
Esito: __________________ Note: __________________ Data: __________________ Firma: __________________
G. Manutenzione straordinaria (a necessità / annuale)
– Descrizione intervento richiesto: _______________________________
– Azioni da intraprendere (sostituzione mandrino / cuscinetti / cinghie / pulsanti / ripari): _______________________________
– Richiesto intervento esterno (ditta): Sì / No _______________________________
– Ditta esterna (se applicabile): _______________________________
– Preventivo / Costo stimato: _______________________________
– Data intervento programmato: _______________________________
– Esito intervento (a lavoro terminato): _______________________________
– Firma manutentore / ditta: _______________________________
H. Parti di ricambio e materiali consumati
– Elenco componenti sostituiti: 1) __________________ 2) __________________ 3) __________________
– Numero pezzi/quantità: _______________________________
– Fornitore ricambi: _______________________________
– Costo totale ricambi: _______________________________
– Note aggiuntive: _______________________________
I. Registro esiti e firme
– Verifiche complessive mese/periodo: _______________________________
– Esito generale macchina (OK / NON OK): _______________________________
– Azioni correttive effettuate: _______________________________
– Data compilazione report: _______________________________
– Firma responsabile manutenzione: _______________________________
– Firma responsabile reparto: _______________________________
J. Programmazione futura
– Prossima manutenzione programmata (data/frequenza): _______________________________
– Attività programmate: _______________________________
– Note per miglioramento sicurezza/efficienza: _______________________________
Legenda campi rapida
– Esito: indicare “OK” o “NON OK” e descrivere eventuale anomalia nelle Note.
– Frequenza consigliata: Giornaliera / Fine turno / Settimanale / Mensile / Ogni 50-100 ore / Annuale / A necessità.
Fine scheda.

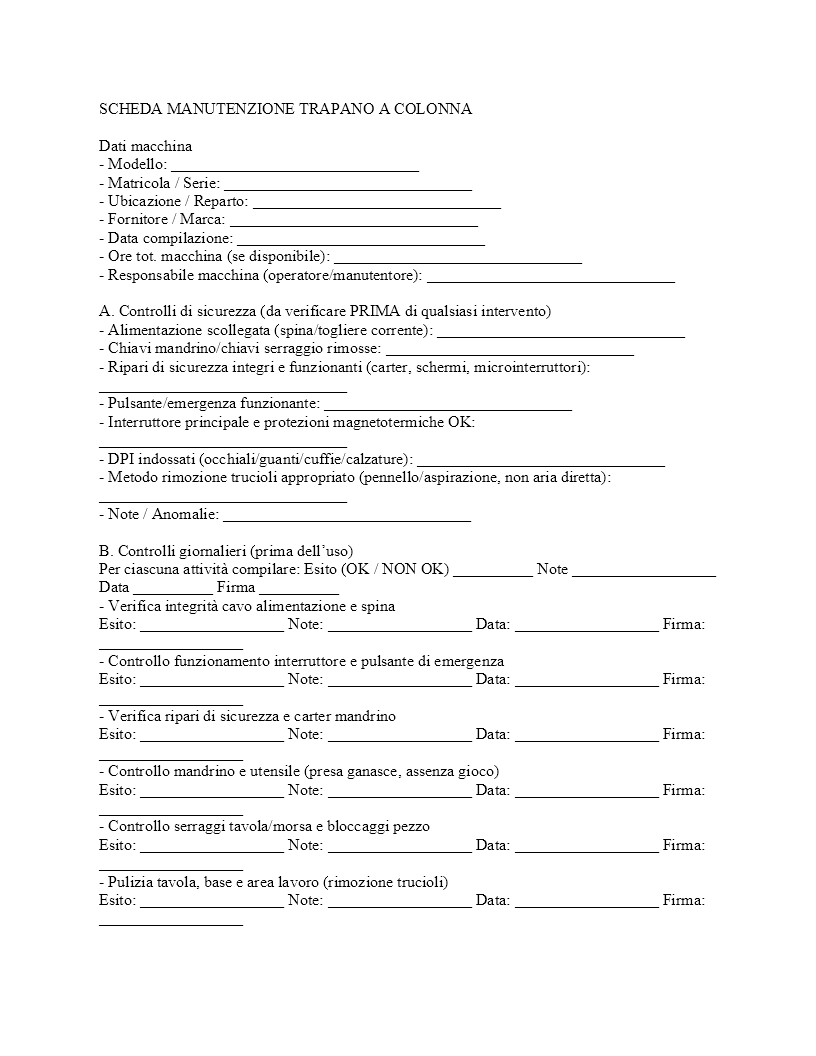

Fac simile scheda manutenzione trapano a colonna Word
Di seguito il fac simile della scheda in formato Word, pronto per il download e la compilazione.
