La scheda manutenzione ventilatori è un modulo tecnico-operativo utilizzato per registrare controlli, interventi di manutenzione, misurazioni, anomalie, ricambi ed esiti relativi a ventilatori e impianti di ventilazione. Serve a documentare le attività svolte e a mantenere una traccia ordinata dello stato dell’apparecchiatura, sia durante la manutenzione ordinaria e preventiva sia in occasione di interventi straordinari o su guasto. Può essere predisposta da manutentori, responsabili tecnici, facility manager, progettisti impiantistici, proprietari, gestori o imprese incaricate della manutenzione.
Indice
Come compilare il modello scheda manutenzione ventilatori
La scheda dovrebbe essere compilata con riferimento a un singolo ventilatore oppure a un’apparecchiatura chiaramente identificata all’interno dell’impianto. Il primo passaggio consiste nel riportare la denominazione dell’impianto o del reparto, l’ubicazione precisa e un codice asset, una matricola o un ID interno che permettano di distinguere senza ambiguità il ventilatore dagli altri presenti nella struttura. È opportuno indicare anche la tipologia, per esempio assiale, centrifuga, di estrazione o di mandata, oltre a marca, modello, numero di serie, potenza, tensione, frequenza, dati di targa rilevanti e data di installazione o messa in servizio quando disponibili.
L’identificazione deve essere sufficientemente precisa da consentire, anche a distanza di tempo, il collegamento tra la scheda, l’apparecchiatura e la relativa documentazione tecnica. La sola indicazione generica “ventilatore” non è normalmente sufficiente, soprattutto quando nello stesso impianto sono installate più unità. Se alcuni dati non sono reperibili, è preferibile segnalarlo secondo le procedure interne anziché inserire informazioni approssimative o desunte senza verifica.
La sezione relativa ai soggetti coinvolti serve a chiarire chi ha affidato o ricevuto l’attività e chi l’ha materialmente eseguita. Devono quindi essere indicati, secondo il contesto, il proprietario, il committente o il gestore, l’impresa manutentrice, il tecnico esecutore e il responsabile della manutenzione o referente interno. I recapiti aziendali aiutano a collegare la scheda all’ordine di lavoro, al contratto, al registro manutentivo o al fascicolo dell’impianto. L’eventuale presenza di un terzo responsabile o di ulteriori figure deve essere valutata in base all’organizzazione dell’impianto e agli incarichi effettivamente conferiti, senza attribuire ruoli a soggetti che non risultano coinvolti.
Prima di descrivere l’attività è necessario indicare la data dell’intervento, l’orario di inizio e fine, la periodicità prevista e la natura del lavoro. La distinzione tra intervento ordinario, manutenzione preventiva programmata, attività straordinaria e intervento correttivo su guasto consente di comprendere perché la scheda è stata aperta e quale obiettivo aveva il tecnico. Il motivo dell’intervento e la segnalazione iniziale devono essere descritti in modo concreto, riportando il problema riscontrato, la richiesta ricevuta o la scadenza manutentiva che ha dato origine all’attività. Anche lo stato del ventilatore prima dell’intervento dovrebbe essere rappresentato con elementi verificabili, come presenza di rumori, vibrazioni, sporco, surriscaldamento, fermo macchina o calo delle prestazioni.
La check-list deve essere compilata voce per voce. Per ogni controllo occorre indicare se l’esito è conforme, non conforme o non applicabile, aggiungendo il valore rilevato e una nota quando il dato lo richiede. Tra le verifiche ricorrenti rientrano il senso di rotazione del motore, il serraggio delle connessioni elettriche, lo stato dei cuscinetti e la lubrificazione, la pulizia e l’equilibrio della girante, la pulizia delle griglie e delle reti, la portata o la pressione dell’aria, le serrande, i supporti antivibranti, le cinghie, le protezioni e i dispositivi di sicurezza. Le voci relative a cinghie, serrande o altri componenti devono essere contrassegnate come non applicabili quando tali elementi non sono presenti, evitando di lasciare caselle prive di spiegazione.
I valori tecnici devono essere trascritti con l’unità di misura e, quando utile, con le condizioni in cui sono stati rilevati. La corrente assorbita, la temperatura del motore o dei cuscinetti, il livello di vibrazioni, la portata e la pressione dell’aria possono fornire informazioni importanti per valutare l’efficienza dell’apparecchiatura e confrontare l’andamento nel tempo. Non è necessario inventare misurazioni che non sono state eseguite: se un rilievo non era previsto o non è stato possibile effettuarlo, la circostanza può essere annotata nelle note o nella sezione dedicata alle anomalie e ai rilievi aggiuntivi.
Quando vengono sostituiti componenti o utilizzati materiali e lubrificanti, la registrazione dovrebbe riportare la descrizione del componente, il codice, la quantità e il motivo dell’impiego. Queste informazioni migliorano la tracciabilità e consentono di ricostruire la storia manutentiva del ventilatore. È utile indicare anche eventuali parti rimosse, anomalie che hanno reso necessaria la sostituzione e limitazioni temporanee lasciate in essere. Se il lavoro non è stato completato, la scheda deve dirlo chiaramente e specificare quali attività restano da eseguire.
L’esito finale deve distinguere tra intervento conforme o positivo, non conformità, intervento parzialmente eseguito e necessità di un ulteriore intervento. Le attività eseguite e le azioni correttive vanno descritte in modo più preciso di una formula generica come “tutto ok”: è preferibile indicare quali controlli sono stati effettuati, quali componenti sono stati puliti o regolati e quali condizioni sono state riscontrate al termine. Prescrizioni, raccomandazioni e anomalie da tenere sotto controllo devono essere collegate, quando possibile, a una prossima scadenza manutentiva, alla necessità di fermare l’impianto o a ulteriori verifiche tecniche.
Prima di utilizzare il modello è opportuno confrontare le attività previste con il manuale d’uso e manutenzione del costruttore, con il piano manutentivo dell’impianto e con le procedure aziendali applicabili. Frequenze e operazioni possono variare in base al tipo di ventilatore, alle ore di funzionamento, alle condizioni ambientali, al sistema di trasmissione e alle indicazioni del produttore. La scheda non sostituisce automaticamente il manuale del costruttore, un piano di manutenzione, un rapporto di prova, un verbale di collaudo o un eventuale registro specifico richiesto dal contesto.
La sicurezza operativa deve essere verificata prima di qualsiasi attività. Il ventilatore deve essere arrestato e isolato dalla linea elettrica secondo le procedure applicabili e le istruzioni del costruttore; devono inoltre essere considerate le energie residue, le parti in movimento, l’accessibilità e le condizioni dell’impianto. La scheda registra l’attività, ma non costituisce da sola una procedura di sicurezza né autorizza interventi eseguiti senza le competenze, gli incarichi e le precauzioni necessarie.
Al termine, il tecnico dovrebbe controllare che non siano rimasti campi essenziali vuoti, che le date siano coerenti, che le misurazioni siano leggibili e che le non conformità siano state riportate con sufficiente dettaglio. La firma del tecnico attesta normalmente chi ha eseguito o compilato la scheda; la firma del responsabile, del referente o del committente può essere prevista dalla prassi aziendale, dal contratto o dall’organizzazione del servizio, ma non deve essere presentata come requisito generalizzato in assenza di una specifica base. Se la scheda è collegata a un contratto o a un appalto, le firme e le annotazioni possono assumere una rilevanza documentale maggiore e devono quindi corrispondere ai soggetti effettivamente incaricati. Dopo la chiusura, è consigliabile conservarla nel fascicolo manutentivo dell’impianto insieme a fotografie, rapporti di misura, schede tecniche, elenco ricambi ed estratti del manuale eventualmente utilizzati.

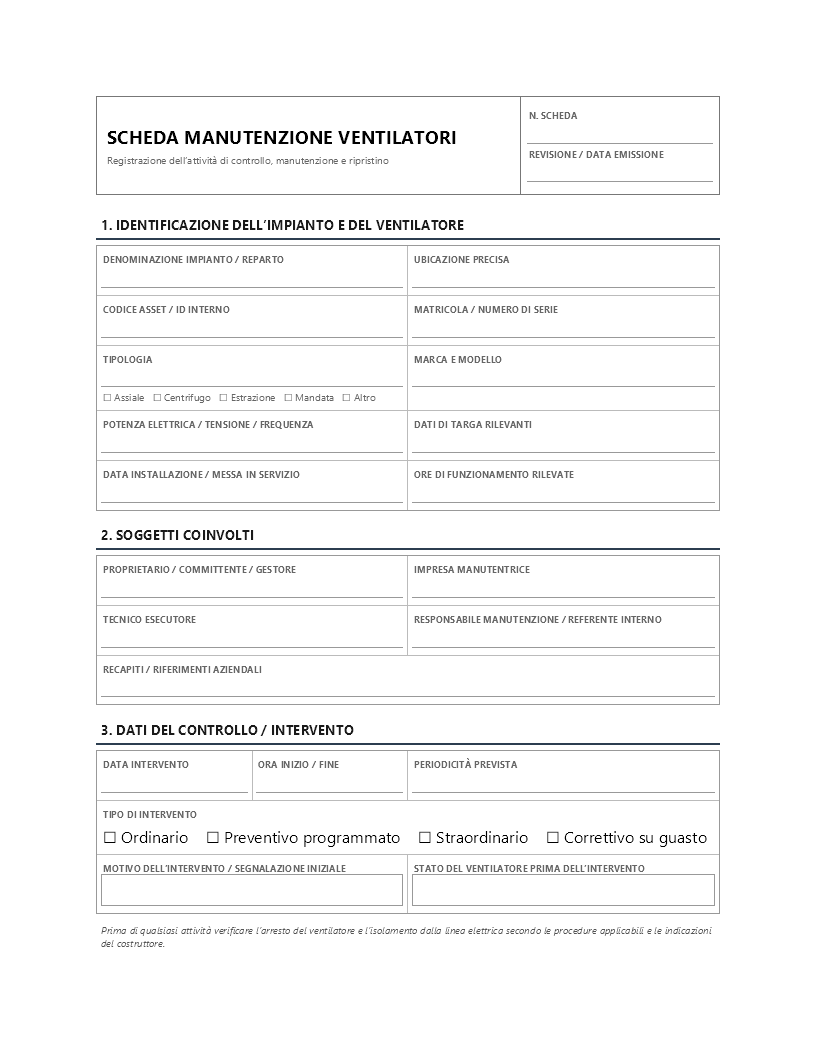

Esempio scheda manutenzione ventilatori
| ||||||||||||||||||||||||||||||||||||||||||||||||
| 1. IDENTIFICAZIONE DELL’IMPIANTO E DEL VENTILATORE | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| 2. SOGGETTI COINVOLTI | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| 3. DATI DEL CONTROLLO / INTERVENTO | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| Prima di qualsiasi attività verificare l’arresto del ventilatore e l’isolamento dalla linea elettrica secondo le procedure applicabili e le indicazioni del costruttore. | ||||||||||||||||||||||||||||||||||||||||||||||||
| 4. CHECK-LIST DEI CONTROLLI ESEGUITI | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| 5. MISURAZIONI E RILIEVI TECNICI | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| 6. RICAMBI, MATERIALI E LUBRIFICANTI UTILIZZATI | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| 7. ESITO FINALE E PRESCRIZIONI | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| 8. ALLEGATI | ||||||||||||||||||||||||||||||||||||||||||||||||
| ☐ Fotografie ☐ Rapporti di misura ☐ Elenco ricambi ☐ Scheda tecnica ☐ Estratto manuale costruttore ☐ Altro: __________________________ | ||||||||||||||||||||||||||||||||||||||||||||||||
| 9. FIRME | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| La scheda compilata deve essere conservata nel fascicolo manutentivo dell’impianto secondo le procedure applicabili. | ||||||||||||||||||||||||||||||||||||||||||||||||
Fac simile scheda manutenzione ventilatori Word
Il modello in formato Word può essere scaricato e modificato inserendo i dati dell’impianto, del ventilatore, dei soggetti coinvolti e dell’intervento prima dell’utilizzo. È possibile adattare i campi alle procedure interne e alle caratteristiche dell’apparecchiatura.
Modello scheda manutenzione ventilatori PDF
Il modello in formato PDF può essere scaricato per la consultazione, per la compilazione quando il file lo consente oppure per la stampa e la compilazione manuale.
