Una scheda di manutenzione per nastro trasportatore è un documento operativo e amministrativo che rileva le attività di controllo, pulizia, lubrificazione e riparazione necessarie per mantenere l’impianto in efficienza e in condizioni di sicurezza. Serve a tracciare le verifiche eseguite, a documentare responsabilità e tempi di intervento, a supportare la conformità alle istruzioni del costruttore e alla normativa sulla sicurezza sul lavoro, nonché a fornire evidenza oggettiva in caso di ispezioni o incidenti.
Indice
Come compilare il modello scheda manutenzione nastro trasportatore
La compilazione della scheda deve seguire un approccio rigoroso e documentale. Innanzitutto occorre identificare con precisione l’impianto (nome, modello, matricola, ubicazione) e indicare la fonte normativa e tecnica di riferimento, in particolare il manuale del costruttore; sulla base di tale manuale vanno riportate le attività ammesse e le periodicità raccomandate.
Ogni intervento deve essere contestualizzato con data, ora di inizio e fine, nome dell’operatore e del manutentore responsabile; se interviene un tecnico esterno, la sua qualificazione e i riferimenti vanno annotati. Per gli interventi che comportano rischio elettrico o meccanico è obbligatorio registrare le operazioni di lock‑out/tag‑out e la relativa autorizzazione firmata, nonché la verifica di assenza di energia residua.
La scheda deve prevedere per ciascuna voce di controllo uno spazio per l’esito, le note operative e la firma: questo consente la piena tracciabilità e la possibilità di programmare interventi correttivi. La periodicità delle attività deve essere chiaramente distinguibile (giornaliera, settimanale, mensile, annuale) e correlata ai tempi di funzionamento dell’impianto (ore macchina) quando richiesto dal costruttore; le registrazioni delle ore devono essere aggiornate in modo da rendere coerenti le scadenze manutentive.
È opportuno annotare i lubrificanti utilizzati, i pezzi di ricambio impiegati con i relativi codici, le ore lavoro e i costi stimati o effettivi per garantire una completa gestione dei ricambi e della contabilità manutentiva. Dal punto di vista della conformità, la scheda deve anche consentire la verifica del rispetto delle procedure del costruttore e, in caso di deviazioni, registrare il motivo tecnico o organizzativo che ha impedito l’esecuzione di una determinata operazione; tali annotazioni sono rilevanti per responsabilità tecniche e per eventuali verifiche ispettive.
A fini di gestione del rischio e di responsabilità, le firme di chi esegue e di chi approva gli interventi devono essere leggibili e datate: ciò costituisce prova documentale di adempimento degli obblighi di manutenzione previsti dalla normativa sulla sicurezza sul lavoro (ad esempio, riferimenti generali alla disciplina nazionale in materia di salute e sicurezza nei luoghi di lavoro). Infine, la scheda va conservata secondo le procedure aziendali di archiviazione e resa accessibile ai soggetti responsabili della manutenzione e della sicurezza, in modo da consentire analisi periodiche dell’affidabilità dell’impianto e la programmazione di sostituzioni preventive dei componenti soggetti a usura.
Esempio scheda manutenzione nastro trasportatore
Impianto: _____________
Modello/Tipo: _____________
Matricola / Codice: _____________
Ubicazione: _____________
Referenza manuale costruttore (titolo / pag.): _____________
Data: _____________
Turno: _____________
Ora inizio: _____________
Ora fine: _____________
Operatore (giornaliero): _____________
Manutentore responsabile: _____________
Tecnico esterno (se presente): _____________
DICHIARAZIONE SICUREZZA / LOCK‑OUT
Impianto messo fuori tensione (lock‑out/tag‑out): _____________
Interruttore principale isolato: _____________
Verificato assenza di energia residua: _____________
Autorizzazione all’intervento (nome/firma): _____________ Data: _____________
CHECK PRE‑AVVIAMENTO
– Impianto libero da ostacoli e corpi estranei
Esito: _____________ Note: _____________ Firma: _____________
– Nastro posizionato correttamente su pulegge (nessun disallineamento evidente)
Esito: _____________ Note: _____________ Firma: _____________
– Protezioni e coperture in posizione e fissate
Esito: _____________ Note: _____________ Firma: _____________
– Pulsante/emergenza testato e funzionante
Esito: _____________ Note: _____________ Firma: _____________
Esito complessivo avviamento: AUTORIZZATO ___ NON AUTORIZZATO ___ Motivo: _____________
ATTIVITÀ GIORNALIERE (Operatore)
– Ispezione visiva generale nastro (tagli, strappi, giunzioni)
Esito: _____________ Note: _____________ Firma: _____________
– Verifica allineamento apparente e tensione visiva
Esito: _____________ Note: _____________ Firma: _____________
– Controllo accumuli di materiale su nastro e sotto struttura; pulizia se necessario
Esito: _____________ Note: _____________ Firma: _____________
– Controllo rumori anomali, vibrazioni e surriscaldamenti visibili (motoriduttore)
Esito: _____________ Note: _____________ Firma: _____________
– Verifica accessibilità e funzionamento dispositivi di sicurezza esterni (barriere, fotocellule)
Esito: _____________ Note: _____________ Firma: _____________
ATTIVITÀ SETTIMANALI (Operatore / Manutentore)
– Ispezione approfondita superficie nastro (usura, cuciture, adesioni)
Esito: _____________ Note: _____________ Firma: _____________
– Verifica rulli e pulegge (libera rotazione, gioco, danni)
Esito: _____________ Note: _____________ Firma: _____________
– Controllo fissaggi strutturali e assenza fessure/aperture pericolose
Esito: _____________ Note: _____________ Firma: _____________
– Controllo delle protezioni e segnaletica (leggibilità e integrità)
Esito: _____________ Note: _____________ Firma: _____________
– Registrazione eventuali anomalie e segnalazione al responsabile manutenzione
Esito: _____________ Note: _____________ Firma: _____________
ATTIVITÀ MENSILI / TRIMESTRALI (Manutentore)
– Controllo e regolazione tensionamento del nastro (dispositivo di rinvio)
Esito: _____________ Nota intervento / regolazione: _____________ Firma: _____________
– Allineamento nastro e regolazione rulli/pulegge
Esito: _____________ Nota intervento: _____________ Firma: _____________
– Lubrificazione rulli, cuscinetti, guide e viti secondo piano (indicare lubrificante)
Lubrificante utilizzato: _____________ Frequenza prevista: _____________
Esito: _____________ Ore macchina/Intervento: _____________ Firma: _____________
– Verifica stato motoriduttore (rumorosità, fissaggi, temperature, cablaggi visibili)
Esito: _____________ Note: _____________ Firma: _____________
– Test funzionalità fotocellule, sensori e comandi
Esito: _____________ Note: _____________ Firma: _____________
ATTIVITÀ ANNUALI / REVISIONE STRAORDINARIA (Manutentore / Tecnico qualificato)
– Ispezione dettagliata e sostituzione preventiva rulli/cuscinetti usurati
Pezzi sostituiti: _____________ Codici ricambio: _____________
Esito: _____________ Ore lavoro: _____________ Firma: _____________
– Controllo quadro elettrico e componenti elettrici (eseguito da personale qualificato)
Esito: _____________ Nota tecnico: _____________ Firma: _____________
– Verifica completa delle protezioni meccaniche e dispositivi di arresto di emergenza
Esito: _____________ Note: _____________ Firma: _____________
– Misure parametri di funzionamento (velocità, assorbimento, tensione) se presenti
Valori rilevati: _____________ Esito: _____________ Firma: _____________
– Aggiornamento inventario ricambi critici
Ricambi aggiunti / note: _____________ Firma: _____________
CODICI ATTIVITÀ / RIFERIMENTI PIANO MANUTENZIONE (se applicabile)
Codice: _____________ Attività: _____________ Periodicità: _____________ Esito: _____________ Firma: _____________
Codice: _____________ Attività: _____________ Periodicità: _____________ Esito: _____________ Firma: _____________
INTERVENTI STRAORDINARI / RIPARAZIONI
Data: _____________ Descrizione intervento: _____________
Cause: _____________ Azioni eseguite: _____________
Pezzi sostituiti (codice/quantità): _____________
Ore lavoro: _____________ Costo stimato / effettivo: _____________
Firma tecnico: _____________
NOTE SULLA CONFORMITÀ AL MANUALE DEL COSTRUTTORE
Verificato rispetto al manuale costruttore: SÌ ___ NO ___ Note: _____________
Eventuali procedure del costruttore non eseguite (motivo): _____________
RIEPILOGO / VALUTAZIONE FINALE
Condizioni generali impianto: _____________
Interventi urgenti da programmare: _____________
Data prevista prossimo controllo: _____________ Tipo controllo: _____________
Firma responsabile manutenzione: _____________ Data: _____________
Registro ore macchina / contatore ore
Lettura iniziale ore: _____________ Lettura finale ore: _____________ Ore esercizio periodo: _____________
FIRME DI CONCLUSIONE
Operatore: _____________ Data: _____________
Manutentore responsabile: _____________ Data: _____________
Direzione / Responsabile sicurezza: _____________ Data: _____________

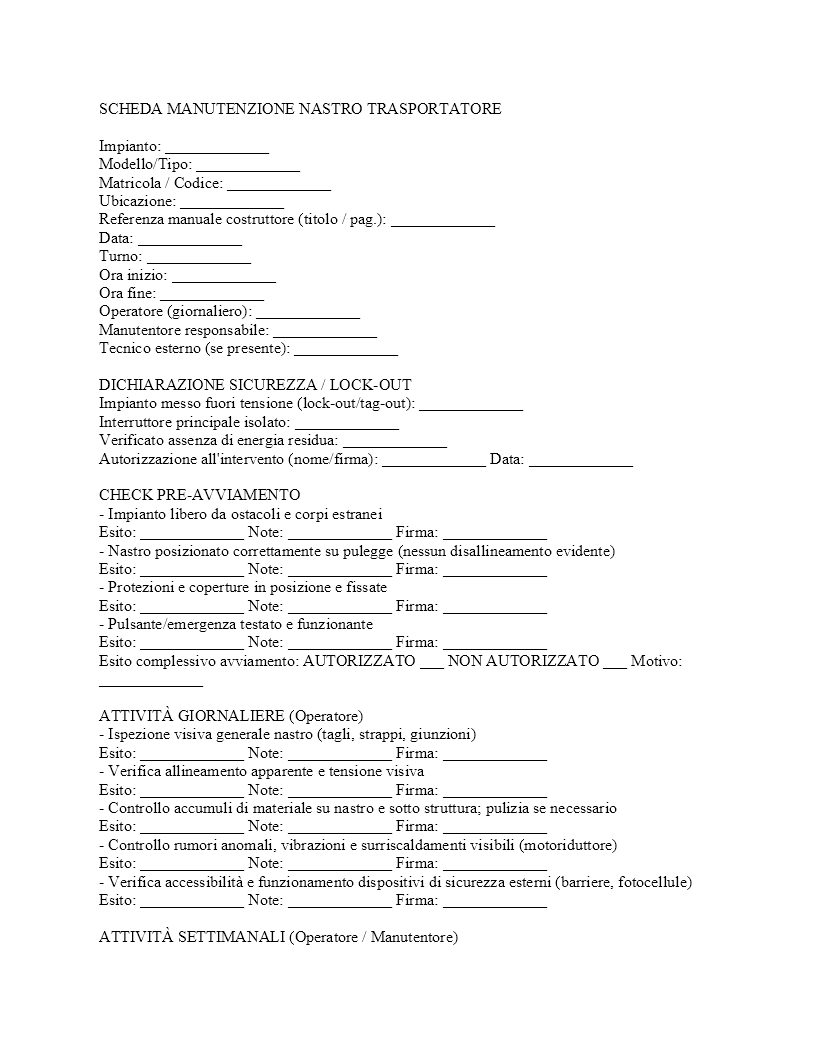

Fac simile scheda manutenzione nastro trasportatore Word
Di seguito è disponibile il fac‑simile in formato Word pronto per il download e la compilazione; il documento contiene campi editabili per i dati di impianto, le voci di controllo e gli spazi per firme, nonché sezioni per la registrazione degli interventi straordinari e dell’inventario ricambi.
