La scheda manutenzione compressore è un documento operativo e di tracciabilità che registra in modo formale le attività di controllo, manutenzione e intervento su un compressore d’aria. Serve a garantire la sicurezza degli operatori, la conformità alle indicazioni del costruttore e alle buone pratiche manutentive, e a fornire prova documentale delle verifiche e delle riparazioni effettuate per fini organizzativi, assicurativi e regolamentari.
Indice
Come compilare il modello scheda manutenzione compressore
La compilazione della scheda di manutenzione deve seguire criteri di precisione, completezza e veridicità, in modo che il documento costituisca una fonte attendibile in caso di verifiche interne, ispettive o contenziosi. Innanzitutto la testata deve riportare data, nome dell’operatore e del responsabile, sito e area di intervento; i dati macchina devono corrispondere esattamente alla targhetta del costruttore (marca, modello, matricola/numero di serie e codice asset) per consentire la rintracciabilità.
Le verifiche di sicurezza pre-manutenzione devono essere confermate prima dell’inizio dei lavori e annotate con indicazione esplicita dell’avvenuta messa fuori tensione e dello scarico del serbatoio: tali conferme sono elementi essenziali per dimostrare il rispetto delle procedure di sicurezza e delle prescrizioni tecniche. I controlli eseguiti vanno descritti indicando per ciascuna voce l’esito positivo o negativo, con note tecniche che chiariscano eventuali anomalie riscontrate e gli interventi correttivi effettuati; le misure e i parametri rilevati devono essere riportati con unità di misura e valore numerico, firmati dall’operatore che li ha rilevati.
Per componenti sostituiti e materiali utilizzati è necessario indicare codici, descrizioni e quantità, nonché il tipo e la marca dell’olio o dei filtri applicati, in modo da poter verificare la conformità ai ricambi raccomandati dal costruttore. La descrizione degli interventi deve essere sufficientemente dettagliata da permettere ad un altro tecnico di comprendere le operazioni eseguite, i tempi impiegati e le misure correttive adottate; eventuali macchine poste fuori servizio devono essere motivate con indicazione delle azioni necessarie per il ripristino.
La pagina finale richiede l’esito generale della manutenzione e le firme dell’operatore e del responsabile a conferma della correttezza delle informazioni; la firma ha valore probatorio e deve essere accompagnata da eventuali timbri aziendali ove previsti. È buona prassi collegare la scheda al registro storico degli interventi e conservarne copia elettronica e cartacea per i termini richiesti dalle politiche aziendali e, se applicabile, dalle normative vigenti, in modo da garantire reperibilità e integrità della documentazione in caso di ispezioni o richieste delle autorità.
Infine la scheda dovrebbe richiamare, quando necessario, le procedure del costruttore e le verifiche periodiche previste dal piano di manutenzione, indicando la periodicità consigliata in funzione delle ore di esercizio e delle condizioni operative, così da garantire continuità di esercizio e ridurre i rischi di guasto.
Esempio scheda manutenzione compressore
SCHEDA MANUTENZIONE COMPRESSORE
Data intervento: _____________
Operatore: _____________
Responsabile: _____________
Sito / Indirizzo: _____________
Reparto / Area: _____________
Dati macchina
Marca: _____________
Modello: _____________
Matricola / N. Serie: _____________
Codice asset: _____________
Tipo (a vite / alternativo / altro): _____________
Potenza motore: _____________
Ore totali di esercizio: _____________
Ultimo intervento (data): _____________
Prossimo intervento programmato: _____________
Periodicità consigliata: _____________
Sicurezza pre-manutenzione (confermare prima di iniziare)
Scollegato dalla rete elettrica: Sì _____________ No _____________
Serbatoio scaricato (pressione=0): Sì _____________ No _____________
Segnaletica / area delimitata: Sì _____________ No _____________
Dispositivi di protezione individuale indossati: Sì _____________ No _____________
Note sicurezza: _____________
Controlli eseguiti (indicare esito POSITIVO/NEGATIVO e note)
1. Controllo visivo generale di apparecchiature, motori, compressore, ventilatori, valvole e dispositivi di regolazione.
Esito (POS/NEG): _____________
Note: _____________
2. Controllo apparecchiature elettriche a bordo (cablaggi, morsetti, protezioni).
Esito (POS/NEG): _____________
Note: _____________
3. Verifica livelli olio (livello + tenuta).
Esito (POS/NEG): _____________
Tipo olio utilizzato: _____________
Quantità rabbocco / sostituzione: _____________
Data ultimo cambio olio: _____________
Note: _____________
4. Ispezione cinghie e pulegge (usura, allentamento, crepe).
Esito (POS/NEG): _____________
Tensionamento effettuato: Sì _____________ No _____________
Sostituzione effettuata: Sì _____________ No _____________
Note: _____________
5. Rilevamento perdite d’aria (collegamenti, guarnizioni, flange) con soluzione saponata.
Esito (POS/NEG): _____________
Posizione perdite trovate: _____________
Intervento eseguito: _____________
Note: _____________
6. Verifica e pulizia filtri aria / filtri olio / filtri separatori (efficienza e intasamento).
Esito (POS/NEG): _____________
Filtri puliti: Sì _____________ No _____________
Filtri sostituiti (codice): _____________
Note: _____________
7. Controllo separatore olio/acqua e relativo stato (per unità lubrificate).
Esito (POS/NEG): _____________
Sostituzione separatore: Sì _____________ No _____________
Note: _____________
8. Controllo serraggi, giunzioni condotti, bulloneria e dispositivi di tenuta.
Esito (POS/NEG): _____________
Bulloni serrati/ripristinati: _____________
Note: _____________
9. Verifica funzionamento ventilatori e sistemi di raffreddamento.
Esito (POS/NEG): _____________
Temperatura di esercizio rilevata: _____________
Note: _____________
10. Controllo serbatoio e tubazioni (pulizia, corrosione, drenaggio).
Esito (POS/NEG): _____________
Ispezione drenaggi e rubinetti: _____________
Note: _____________
Misure e parametri rilevati (inserire valori)
Pressione di esercizio (bar): _____________
Pressione di scarico (bar): _____________
Portata / rendimento (m3/min o altro): _____________
Temperatura scarico compressore (°C): _____________
Vibrazioni rilevate (mm/s o note): _____________
Rumorosità (dB): _____________
Parti sostituite / materiali utilizzati
Elenco parti sostituite (codice, descrizione, quantità): _____________
Olio utilizzato (marca, viscosità): _____________
Filtri (tipo / codice): _____________
Altro materiale: _____________
Interventi eseguiti
Descrizione dettagliata delle operazioni eseguite: _____________
Tempi intervento (inizio – fine): _____________
Misure correttive immediatamente adottate: _____________
Esito generale manutenzione
Esito (POSITIVO/NEGATIVO): _____________
Macchina in servizio: Sì _____________ No _____________
Se NO, motivo e azioni necessarie: _____________
Osservazioni e raccomandazioni
Annotazioni sull’andamento e raccomandazioni per interventi futuri: _____________
Componenti da monitorare / sostituire al prossimo intervento: _____________
Programmazione / note logistiche
Prossimo controllo consigliato (data / ore di esercizio): _____________
Periodicitá suggerita in base a condizioni d’uso: _____________
Richiesta intervento specializzato (se necessario): Sì _____________ No _____________
Note per approvvigionamento ricambi: _____________
Allegati
Foto prima intervento: Sì _____________ No _____________
Foto dopo intervento: Sì _____________ No _____________
Documenti allegati (schemi, manuali, certificati): _____________
Registrazioni firma
Operatore (firma): _____________
Responsabile (firma): _____________
Registro storico interventi (da compilare a parte o allegare estratto)
Prossime ore / data di verifica: _____________
Note finali: _____________

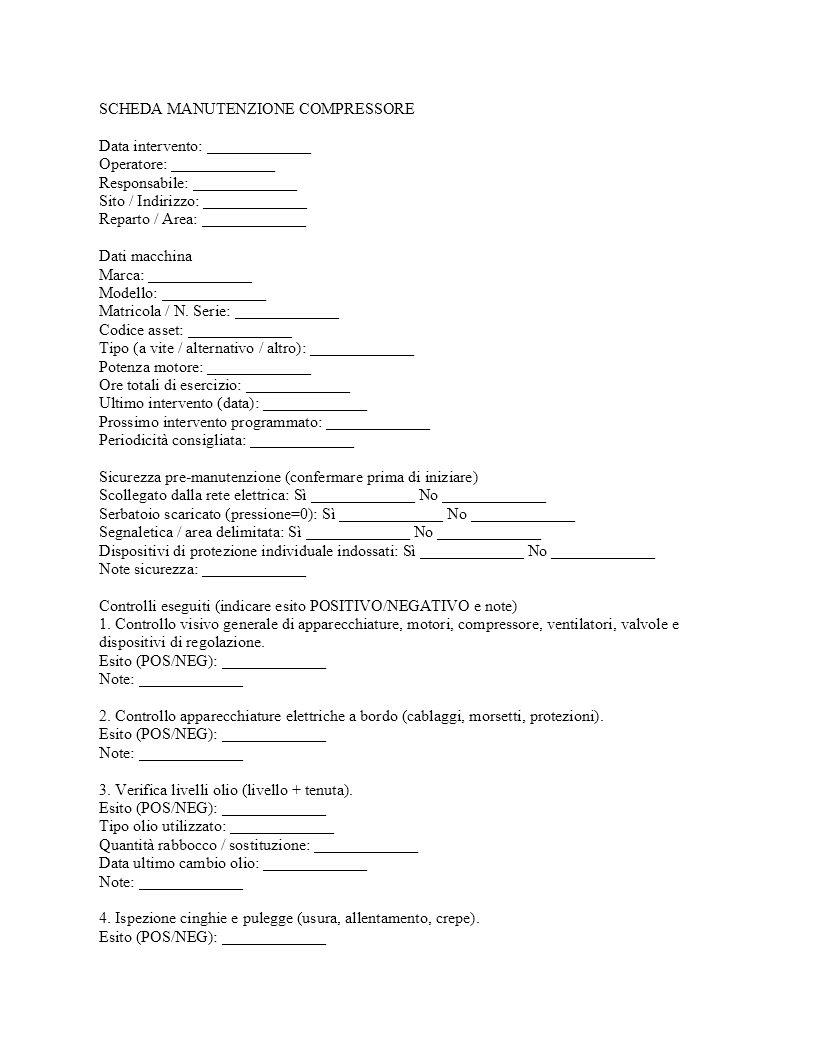

Fac simile scheda manutenzione compressore Word
Di seguito è disponibile il fac simile in formato Word pronto per il download e la compilazione; utilizzare il documento per uniformare le registrazioni di manutenzione e garantire la tracciabilità degli interventi.
