La scheda manutenzione escavatore è un documento operativo e amministrativo destinato a registrare in modo sistematico tutti i controlli, gli interventi e le sostituzioni effettuate su un escavatore. Serve a garantire la sicurezza d’uso, la conformità ai requisiti normativi e la tracciabilità della storia manutentiva della macchina, agevolando la pianificazione degli interventi e la dimostrazione delle attività in caso di verifiche tecniche, ispezioni o contenziosi.
Indice
Come compilare il modello scheda manutenzione escavatore
La compilazione della scheda manutenzione deve essere effettuata in modo completo, chiaro e datato; ogni voce compilata costituisce un elemento probatorio della corretta gestione tecnica e della sicurezza del mezzo. Innanzitutto è necessario identificare univocamente la macchina tramite ID, marca, modello, numero di telaio e matricola e registrare sempre le ore macchine rilevate al momento dell’intervento: l’indicazione delle ore è essenziale per la programmazione degli intervalli di manutenzione e per la corretta applicazione delle prescrizioni del costruttore.
Per i campi relativi ai controlli giornalieri e agli intervalli programmati è buona prassi indicare l’esito in forma univoca (ad esempio “SI”, “NO” o “N/A”) e aggiungere note descrittive dettagliate quando l’esito è negativo o richiede un intervento successivo. Quando si segnano pezzi sostituiti, vanno riportati codice, descrizione e costo dei ricambi e la prova di avvenuto acquisto o sostituzione (fattura o ricevuta) deve essere allegata o richiamata in calce alla scheda.
Gli interventi di natura idraulica e quelli che comportano scarico di fluidi devono riportare il tipo di fluido utilizzato (con relativa scheda di sicurezza), la data dell’ultima sostituzione e l’eventuale esito dei test di pressione; per interventi rilevanti è opportuno inserire anche il certificato o il report dell’officina che ha effettuato la prova.
Le informazioni relative alla sicurezza (es. uso DPI, dispositivi di bloccaggio del braccio/benna, procedure di lockout) devono essere annotate ogni volta che viene eseguita manutenzione e devono essere coerenti con le procedure aziendali di sicurezza sul lavoro e con la valutazione dei rischi applicabile al cantiere. Le firme del responsabile manutenzione, dell’operatore che verifica i controlli giornalieri e del tecnico che esegue l’intervento devono accompagnare ogni voce significativa; le firme attribuiscono responsabilità e migliorano la tracciabilità, pertanto devono essere leggibili e corredate da data e, se possibile, timbro dell’officina.
Nel caso si utilizzi un registro digitale, è necessario assicurare l’integrità e la conservazione delle registrazioni mediante backup e autorizzazioni utente, oltre ad inserire un sistema di promemoria per gli intervalli previsti. Se una voce non è applicabile, va marcata chiaramente come “N/A” e, se rilevante, va fornita una giustificazione.
Per la validità documentale in occasione di controlli ispettivi o contenziosi, è consigliabile conservare insieme alla scheda tutti i documenti di supporto: manuali d’uso, schede tecniche dei lubrificanti, report di test idraulici, fatture, fotografie e note tecniche. Infine, quando la manutenzione viene affidata a terzi, indicare sempre i dati dell’officina, il nome del tecnico e l’eventuale codice intervento; assumere la prassi di richiedere una dichiarazione di conformità o un report dettagliato per gli interventi critici al fine di dimostrare la corretta esecuzione in conformità alle specifiche costruttive e alla normativa vigente.
Esempio scheda manutenzione escavatore
DATI MACCHINA
ID macchina / Codice: _____________
Marca / Modello: _____________
Matricola / N. telaio: _____________
Anno immatricolazione: _____________
Ore totali rilevate: _____________
Data compilazione: _____________
Luogo / Cantiere: _____________
Condizioni operative (es. polveroso, umido, freddo): _____________
Operatore / Responsabile uso: _____________
Responsabile manutenzione / Officina: _____________
Contatto telefonico: _____________
CONTROLLI GIORNALIERI (DA ESEGUIRE PRIMA DELL’AVVIO)
Per ogni voce compilare: ESITO (SI / NO / NA) _____________ NOTE _____________
1) Livello olio motore: _____________ NOTE _____________
2) Livello olio idraulico: _____________ NOTE _____________
3) Livello liquido raffreddamento: _____________ NOTE _____________
4) Livello carburante: _____________ NOTE _____________
5) Controllo perdite (olio / carburante / liquido raffreddamento): _____________ NOTE _____________
6) Ispezione cingoli / pneumatici (tensione / usura / tagli): _____________ NOTE _____________
7) Controllo tensione cingoli / regolazione: _____________ NOTE _____________
8) Ispezione visiva articolazioni e parti meccaniche (crepe / gioco): _____________ NOTE _____________
9) Lubrificazione punti snodo necessari: _____________ NOTE _____________
10) Pulizia cabina (svuotare / igienizzare / pulire vetri): _____________ NOTE _____________
11) Radiatore / griglie libere da detriti: _____________ NOTE _____________
12) Strumenti / indicatori / allarmi funzionanti: _____________ NOTE _____________
13) Illuminazione e segnaletica ok: _____________ NOTE _____________
14) Freni / comandi di stazionamento ok: _____________ NOTE _____________
15) DPI a bordo e condizioni di sicurezza: _____________ NOTE _____________
MANUTENZIONE PERIODICA (da compilare per ogni intervento)
Per ogni intervento indicare: TIPO INTERVENTO _____________ DATA _____________ ORE MACCHINA _____________ RESPONSABILE _____________ NOTE _____________
INTERVALLO 50 ORE (se applicabile)
– Controllo generale / lubrificazione punti rapidi
– Controllo filtri aria cabina
– Verifica sistemi elettrici
Intervento: _____________ Data: _____________ Ore: _____________ Tecnico: _____________ Note: _____________
INTERVALLO 250 ORE
– Cambio olio motore (se previsto) / filtro olio
– Controllo e pulizia filtri aria motore
– Lubrificazione completa punti snodo
– Controllo tensione e usura cingoli
– Controllo impianto di raffreddamento e radiatore
Intervento: _____________ Data: _____________ Ore: _____________ Tecnico: _____________ Note: _____________
INTERVALLO 500 ORE
– Tagliando completo (oli e filtri motore e idraulici se previsto)
– Verifica pompe e tubazioni idrauliche
– Controllo monitor / calibrazione comandi
– Verifica sistema elettrico e sensori
Intervento: _____________ Data: _____________ Ore: _____________ Tecnico: _____________ Note: _____________
INTERVALLO 1000 – 2000 ORE
– Cambio fluido idraulico (ogni 1000-2000 h secondo specifiche)
– Verifica e sostituzione guarnizioni / test pressione impianto idraulico
– Revisione pompe idrauliche / valvole di sicurezza
Intervento: _____________ Data: _____________ Ore: _____________ Tecnico: _____________ Note: _____________
MANUTENZIONE ANNUALE / REVISIONE PROFESSIONALE
– Ispezione approfondita strutturale e componenti critici
– Taratura / calibrazione sensori e comandi
– Pulizia radiatore, griglie e sistema raffreddamento
– Verifica documentale e aggiornamento registro
Intervento: _____________ Data: _____________ Ore: _____________ Tecnico / Officina: _____________ Note: _____________
INTERVENTI IDRAULICI SPECIFICI
Controllo quotidiano livello olio idraulico: ESITO _____________ NOTE _____________
Tipo fluido idraulico utilizzato: _____________
Data ultimo cambio fluido idraulico: _____________ Ore macchina: _____________
Test pressione impianto effettuato: SÌ / NO _____________ Data _____________ Esito _____________
Sostituzione guarnizioni / manicotti: _____________ Parti sostituite _____________ Note _____________
CURA CINGOLI / PNEUMATICI
Controllo tensione cingoli effettuato: SÌ / NO _____________ Data _____________ Note _____________
Usura battistrada / piastre: _____________
Rilevate tagli / lacerazioni: SÌ / NO _____________ Dettagli _____________
Rotazione pneumatici eseguita: SÌ / NO _____________ Data _____________
Pressione pneumatici rilevata: _____________ bar Note _____________
PROCEDURE DI PULIZIA E ANTICORROSIONE
Pulizia residui materiali (post-uso): SÌ / NO _____________ Note _____________
Applicazione prodotti anticorrosivi: SÌ / NO _____________ Prodotto _____________ Data _____________
Protezione invernale (antigelo / coperture): SÌ / NO _____________ Note _____________
SICUREZZA DURANTE MANUTENZIONE
Braccio / benna bloccati con dispositivo: SÌ / NO _____________ Tipo dispositivo _____________
Motore spento e chiave rimossa: SÌ / NO _____________
Comandi in folle e freno inserito: SÌ / NO _____________
Utilizzo DPI da parte del personale: SÌ / NO _____________ Elenco DPI _____________
Scale / piattaforme sicure utilizzate: SÌ / NO _____________ Note _____________
CODIFICA GUASTI E REGISTRO INTERVENTI
Per ogni guasto compilare il seguente blocco:
Data guasto: _____________
Ore macchina al guasto: _____________
Codice guasto (se applicabile): _____________
Descrizione guasto: _____________
Cause presunte: _____________
Intervento eseguito: _____________
Ricambi / Parti sostituite: _____________
Costo ricambi: _____________
Ore lavoro: _____________
Officina / Tecnico: _____________
Firma tecnico: _____________
Note: _____________
CRONOLOGIA INTERVENTI (Registro)
Data _____________ Ore _____________ Intervento richiesto _____________ Intervento eseguito _____________ Ricambi _____________ Operatore / Officina _____________ Firma _____________ Note _____________
Data _____________ Ore _____________ Intervento richiesto _____________ Intervento eseguito _____________ Ricambi _____________ Operatore / Officina _____________ Firma _____________ Note _____________
Data _____________ Ore _____________ Intervento richiesto _____________ Intervento eseguito _____________ Ricambi _____________ Operatore / Officina _____________ Firma _____________ Note _____________
RIEPILOGO / PROSSIME SCADENZE
Data prossimo controllo giornaliero programmato: _____________
Prossimo intervento a ore: _____________ ore (tipo intervento: _____________)
Promemoria inserito su software gestionale: SÌ / NO _____________ Dettagli promemoria _____________
Note generali e raccomandazioni: _____________
VERIFICA FINALE
Intervento completato e verificato da (nome): _____________
Data verifica: _____________
Ore macchina al controllo: _____________
Firma responsabile manutenzione: _____________
CONFERME E FIRME
Operatore verifica quotidiana: Nome _____________ Firma _____________ Data _____________
Responsabile manutenzione: Nome _____________ Firma _____________ Data _____________
Officina esterna (se presente): Nome / Ragione sociale _____________ Tecnico _____________ Firma _____________ Data _____________
DOCUMENTAZIONE ALLEGATA (contrassegnare)
Manuale d’uso: SÌ / NO _____________
Schede tecniche fluidi / lubrificanti: SÌ / NO _____________
Report test pressione idraulica: SÌ / NO _____________
Fatture / ricevute ricambi: SÌ / NO _____________
Foto intervento / difetti: SÌ / NO _____________
FIRMA DI PRESA VISIONE (Cliente / Proprietario)
Nome _____________ Firma _____________ Data _____________

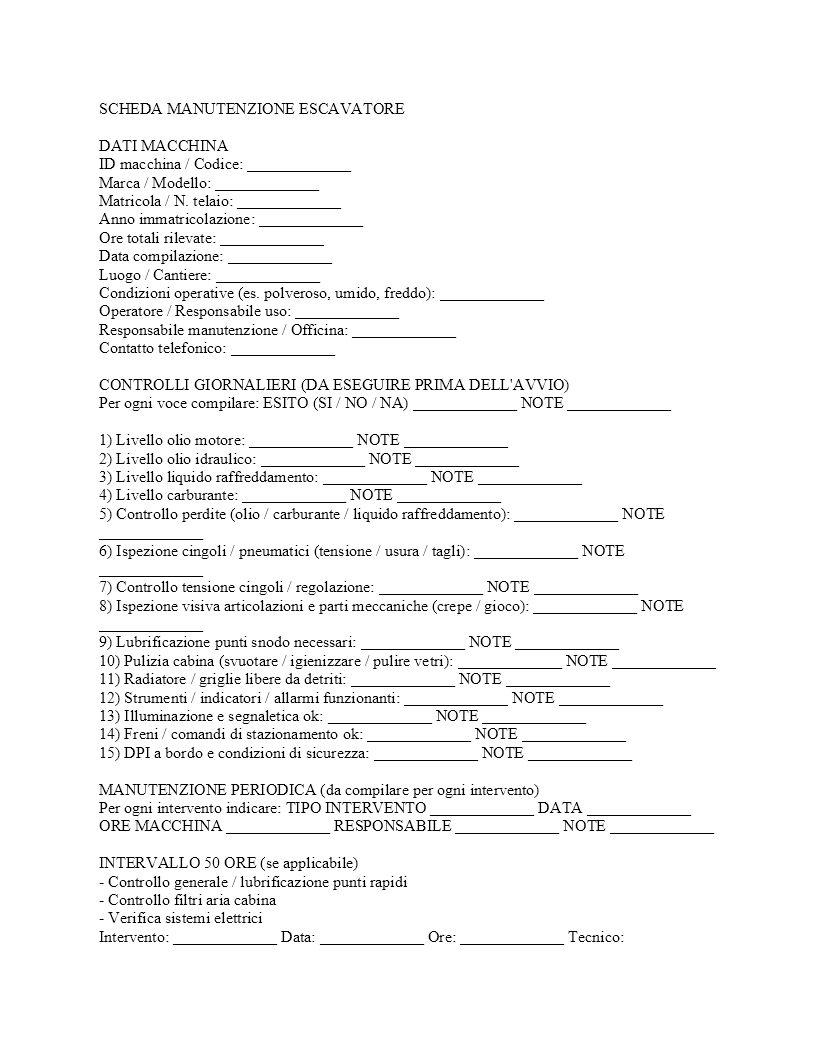

Fac simile scheda manutenzione escavatore Word
Di seguito il fac‑simile in formato Word pronto per il download e la compilazione:
