La scheda manutenzione impianto fotovoltaico è un documento tecnico-amministrativo che viene compilato a seguito di ogni intervento di controllo o manutenzione sull’impianto fotovoltaico. Serve a registrare lo stato dei componenti, le misure elettriche eseguite, le anomalie riscontrate, gli interventi correttivi effettuati e le raccomandazioni per la programmazione futura, costituendo prova documentale delle attività svolte ai fini di conformità normativa, garanzie tecniche e rapporti con il committente o l’assicurazione.
Indice
Come compilare il modello scheda manutenzione impianto fotovoltaico
La compilazione della scheda manutenzione impianto fotovoltaico richiede attenzione formale e rispetto delle prescrizioni normative: il documento deve indicare chiaramente l’identificazione dell’intervento mediante codice attività e periodo, i dati anagrafici del sito e del proprietario, la qualifica e i riferimenti della ditta esecutrice, le norme tecniche applicate (ad esempio DPR 380/2001 art.129, riferimenti UNI/CEI e IEC 62446-1) e l’elenco degli strumenti utilizzati con relative matricole e certificati di taratura.
Ogni voce della checklist deve essere compilata con esito rilevato, misura o valore numerico ove applicabile, annotazioni tecniche e presenza di evidenze fotografiche; le misure elettriche devono essere riportate con unità di misura e condizioni operative (irraggiamento e temperatura), le prove di isolamento e di messa a terra devono contenere valore misurato, esito e data dell’ultima verifica biennale, e le prove funzionali di sezionatori, protezioni e scaricatori sovratensione devono riportare l’esito del test.
Dal punto di vista giuridico è fondamentale che la scheda riporti le firme del tecnico manutentore, del responsabile di impianto e, se necessario, del rappresentante del committente, con indicazione di qualifica, timbro aziendale e data, in modo da stabilire responsabilità e tracciabilità; gli interventi straordinari e le sostituzioni vanno descritti con marca, modello, matricola e motivo dell’intervento, corredati da stima dei costi e da eventuali pezzi di ricambio impiegati.
La documentazione allegata deve includere report strumentali originali (termografia, IV-curve, report misure elettriche) e certificati di taratura degli strumenti: tali allegati devono essere caricati sul sistema di gestione documentale (DMS) e indicati con codice archivio nella scheda. Per la sicurezza del personale, la scheda deve attestare l’uso di DPI, l’autorizzazione al lavoro in quota e l’applicazione di procedure di lockout-tagout ove necessario; inoltre la periodicità delle verifiche e la programmazione degli interventi futuri vanno definite sulla base del rischio, delle condizioni ambientali e delle prescrizioni del costruttore, con indicazione della frequenza suggerita e delle priorità per le azioni correttive.
Infine, la compilazione deve essere eseguita da personale qualificato e in possesso delle abilitazioni richieste, perché la scheda non è solo un registro tecnico ma anche un documento probatorio rispetto a obblighi normativi, responsabilità civili e rapporti contrattuali o assicurativi.
Esempio scheda manutenzione impianto fotovoltaico
Codice attività: _____________
Quadrimestre/Periodo: _____________
Data intervento: _____________
Tipo intervento (Ordinaria / Straordinaria / Trimestrale / Annuale / Altro): _____________
Edificio / Indirizzo impianto: _____________
Localizzazione (Tetto / Terra / Facciata / Altro): _____________
Proprietario / Committente: _____________
Responsabile impianto / Referente: _____________
DITTA ESECUTRICE / Tecnico manutentore: _____________
Qualifica tecnico (patentino, abilitazioni): _____________
Riferimenti normativi applicati (es. DPR 380/2001 art.129; UNI/CEI; IEC 62446-1): _____________
DATI IMPIANTO
Potenza nominale totale (kWp): _____________
N. moduli / tipo modulo (marca e modello): _____________
N. inverter / marca e modello / matricole: _____________
Configurazione (stringhe / centralizzato / altro): _____________
Data messa in servizio: _____________
Sistema di monitoraggio presente (Sì/No) e piattaforma: _____________
Ultimo controllo/firma precedente: _____________
ISTRUMENTI UTILIZZATI (elenco e n. matricola): _____________
CHECKLIST CONTROLLI E MISURE EFFETTUATE
Per ogni voce compilare: Stato (Conforme / Non conforme / NA) → Misura/Valore → Note / Raccomandazioni → Foto allegata (Sì/No / Nome file)
1) Ispezione visiva pannelli (crack, delaminazione, fratture, annerimenti): Stato _____________ Misura/Valore _____________ Note _____________ Foto _____________
2) Integrità vetro e cornice: Stato _____________ Misura/Valore _____________ Note _____________ Foto _____________
3) Sporco / depositi / occlusioni / ombreggiamenti: Stato _____________ Livello sporco (%) _____________ Metodo pulizia consigliato _____________ Foto _____________
4) Pulizia pannelli eseguita (Sì/No) — Metodo (acqua demineralizzata / altro): _____________ Data pulizia: _____________ Note _____________
5) Staffaggi, ancoraggi, carpenteria: Stato _____________ Serraggio viti/bulloneria (Sì/No) _____________ Note _____________ Foto _____________
6) Canaline, pressacavi, guaine: Stato _____________ Note _____________ Foto _____________
7) Cavi e connessioni (abrasione, ossidazione, allentamento): Stato _____________ Continuità cavi (Sì/No) _____________ Misura tensione/corrente stringa: _____________ Foto _____________
8) Scatole di giunzione / diodi di bypass: Stato _____________ Note _____________ Foto _____________
9) Quadri BT / protezioni (interruttori, fusibili, prese di misura): Stato _____________ Note _____________ Foto _____________
10) Sezionatori e dispositivi di isolamento (funzionamento): Stato _____________ Test funzionamento (Sì/No) _____________ Note _____________
11) Scaricatori di sovratensione (SPD): Stato _____________ Misura/valori / sostituito (Sì/No) _____________ Note _____________
12) Inverter: Verifica allarmi LED/codici errore: Stato _____________ Codici rilevati _____________ Temperatura inverter (°C) _____________ Firmware versione: _____________ Note _____________ Foto _____________
13) Misure elettriche stringa e DC: Tensione stringa (V) _____________ Corrente stringa (A) _____________ Potenza istantanea (W) _____________ Note _____________
14) Misure AC in uscita inverter: Tensione (V) _____________ Corrente (A) _____________ Frequenza (Hz) _____________ Potenza (kW) _____________ Note _____________
15) Verifica produzione vs storico (kWh giornalieri / periodo): Valore attuale _____________ Valore storico medio _____________ Scostamento (%) _____________ Note _____________
16) Misura irraggiamento (W/m²) e temperatura ambiente/modulo (°C): Irraggiamento _____________ Temp modulo _____________ Note _____________
17) Prova isolamento (resistenza isolamento MΩ) — test IEC 62446-1: Valore misurato _____________ Esito (OK/KO) _____________ Note _____________
18) Verifica polarità e continuità (IEC 62446-1): Esito _____________ Note _____________
19) Prova messa a terra (resistenza Ohm) — data ultima prova biennale: Valore misurato _____________ Data ultima prova precedente _____________ Esito _____________
20) Termografia / ricerca hot-spot (drone/terra): Eseguita (Sì/No) _____________ Risultati (localizzazione, temperatura) _____________ Foto termica allegata (Sì/No / Nome file) _____________
21) Test IV-curve (eseguito/se necessario): Eseguito (Sì/No) _____________ Risultati / discrepanze _____________ Foto/Report allegato (Sì/No / Nome file) _____________
22) Verifica e serraggio connessioni e morsetti (coppia di serraggio se richiesta): Eseguito (Sì/No) _____________ Note _____________
23) Verifica presenza e aggiornamento documentazione (schemi, manuali, DMS): Presente/Completa (Sì/No) _____________ Note _____________
INTERVENTI STRAORDINARI / SOSTITUZIONI ESEGUITI
Elencare componenti sostituiti o riparati, ricambi impiegati (marca/modello/matricola), motivo intervento, codice pezzo e costo stimato:
1) Componente _____________ Marca/Modello _____________ Matricola _____________ Motivo _____________ Costo _____________ Note _____________
2) Componente _____________ Marca/Modello _____________ Matricola _____________ Motivo _____________ Costo _____________ Note _____________
VALUTAZIONE GENERALE DI CONFORMITÀ
Conforme alle verifiche eseguite (Sì/No): _____________
Eventuali non conformità critiche (descrivere): _____________
Azioni correttive richieste: _____________
Tempi richiesti per correzione (giorni): _____________
Priorità (Bassa / Media / Alta / Urgente): _____________
SICUREZZA E DPI
Lavoro in quota autorizzato (Sì/No): _____________
DPI utilizzati (imbragature, caschi, ecc.): _____________
Presenza di permessi/PIANO LOTO se applicabile (Sì/No): _____________
Segnalazioni di rischio incendio/arco elettrico: _____________
ALLEGATI E DOCUMENTAZIONE
Foto (elenco file): _____________
Report strumenti (termografia, IV-curve, misure elettriche): _____________
Certificati taratura strumenti usati: _____________
Caricamento DMS (codice archivio/documento): _____________
FIRME
Tecnico manutentore – Nome e Cognome: _____________
Qualifica / Timbro aziendale: _____________
Firma: _____________
Data: _____________
Verificato / Responsabile impianto – Nome e Cognome: _____________
Qualifica: _____________
Firma: _____________
Data: _____________
Proprietario / Rappresentante committente – Nome e Cognome: _____________
Firma: _____________
Data: _____________
PROGRAMMAZIONE INTERVENTI FUTURI
Prossimo controllo programmato (tipo e data): _____________
Frequenza suggerita (mensile / trimestrale / semestrale / annuale): _____________
Note sul piano di manutenzione programmata: _____________
NOTE FINALI / RACCOMANDAZIONI TECNICHE
_____________

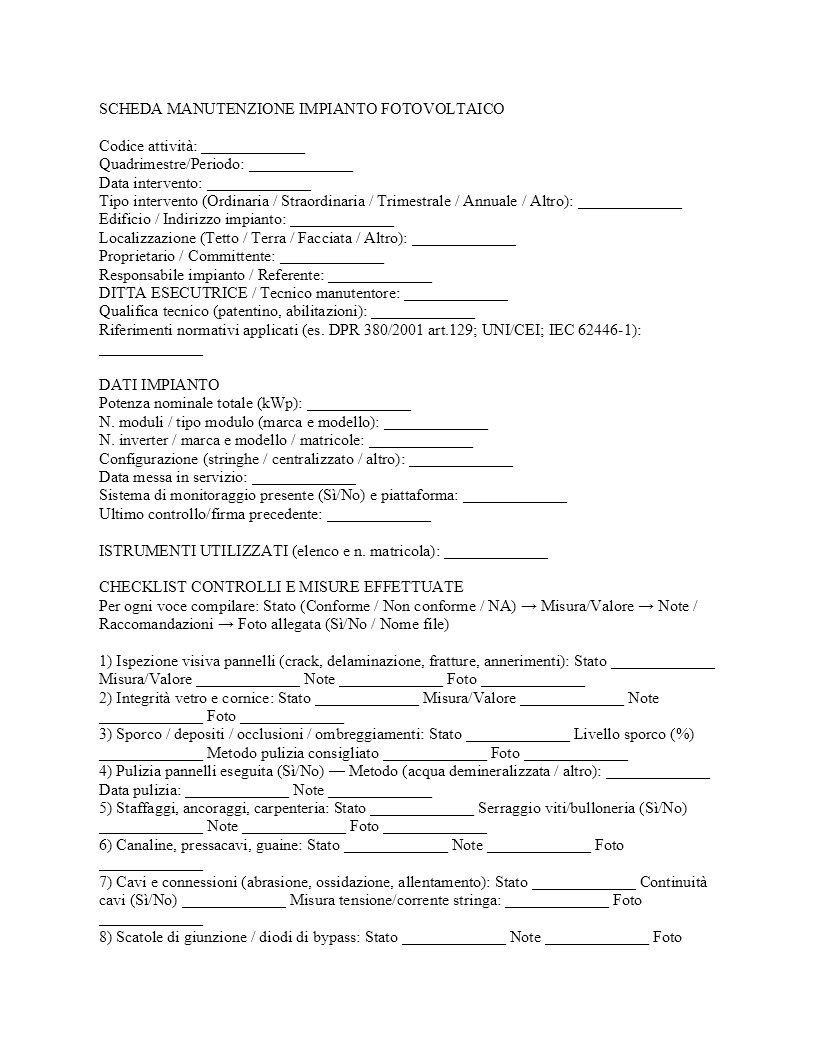

Fac simile scheda manutenzione impianto fotovoltaico Word
Scarica il fac‑simile in formato Word per compilare la scheda manutenzione impianto fotovoltaico e personalizzarlo per il tuo impianto; il file contiene tutte le sezioni necessarie per la conformità tecnica e amministrativa e le note per l’archiviazione nel DMS.
