La scheda manutenzione impianto sprinkler è un documento operativo e probatorio che raccoglie le verifiche, le prove funzionali, le misurazioni e gli interventi eseguiti sull’impianto sprinkler. Serve a dimostrare la regolare gestione e manutenzione dell’impianto in conformità alla normativa vigente, a tracciare anomalie e interventi correttivi e a fornire evidenza documentale in caso di controlli, sinistri o adeguamenti impiantistici.
Indice
Come compilare il modello scheda manutenzione impianto sprinkler
La compilazione della scheda deve avvenire in modo chiaro, completo e non riducibile a semplici annotazioni sintetiche; essa costituisce infatti un documento tecnico-giuridico che attesta l’attività di manutenzione. In apertura va riportato il riferimento normativo principale, con esplicito richiamo alla UNI EN 12845 quando applicabile, e i dati identificativi dell’impianto e del sito oggetto della verifica. Ogni voce della scheda deve essere compilata con dati puntuali: indicare la data e l’ora dell’intervento, il nominativo e la qualifica dell’operatore o del tecnico, la descrizione dettagliata delle attività svolte, i valori numerici rilevati (pressioni, portata, tempi di avviamento pompe, temperature, livelli di serbatoi, tensione batterie) e l’esito delle prove espresso in termini di conformità o non conformità rispetto ai parametri di progetto o alle prescrizioni normative.
La distinzione delle responsabilità deve risultare chiaramente dalla scheda: le attività di sorveglianza routinaria spettano all’utente o al personale interno appositamente formato e annotate con cadenza stabilita (settimanale o mensile), mentre le verifiche tecniche, le prove di portata, le revisioni e i collaudi devono essere effettuati dall’azienda manutentrice o dal tecnico qualificato secondo le periodicità previste e documentate nella scheda. In caso di rilevazione di anomalie occorre descrivere la natura del difetto, la gravità, le azioni correttive eseguite sul posto e, se non risolutive, indicare gli interventi programmati con stima temporale e eventuale preventiva valutazione dei costi.
La compilazione deve prevedere l’apposizione della firma del tecnico o dell’operatore che ha eseguito l’intervento e, se prevista, del responsabile utente che prende visione del rapporto. I rapporti devono essere datati e, ove richiesto dalle procedure aziendali o contrattuali, timbrati dall’azienda manutentrice. È obbligatorio mantenere un registro storico degli interventi consultabile, con copia cartacea conservata in loco e, preferibilmente, copia elettronica in archivio centralizzato o cloud; i documenti devono essere conservati per il periodo richiesto dalla normativa o dal contratto di manutenzione.
Dal punto di vista formale la scheda deve contenere campi predisposti per la classificazione dell’intervento (controllo periodico, revisione, collaudo, manutenzione ordinaria o straordinaria), per le misure rilevate con unità di misura, per l’elenco delle anomalie e per le azioni correttive. Ogni prova funzionale rilevante (ad esempio avviamento pompe, prova campana idraulica, prova tenuta tubazioni) deve essere accompagnata dai relativi parametri di prova e dall’esito. La scheda può essere integrata da allegati tecnici quali certificati di collaudo, fotografie, schemi aggiornati dell’impianto e elenchi ricambi installati o necessari. Infine, in tema di responsabilità, la corretta compilazione e conservazione della scheda rafforza la prova dell’adempimento degli obblighi di manutenzione e può risultare determinante in sede di valutazione della responsabilità in caso di sinistro o ispezione.
Esempio scheda manutenzione impianto sprinkler
Normativa di riferimento: UNI EN 12845 (progettazione, installazione, prove e manutenzione)
Altre norme/applicabili: _____________
Dati impianto
– Sito / Indirizzo: _____________
– Edificio / Zona protetta: _____________
– Proprietario / Responsabile utente: _____________
– Azienda manutentrice / Installatore: _____________
– Tecnico qualificato di riferimento: _____________
– Numero impianto / Codice identificativo: _____________
– Data ultima verifica / collaudo: _____________
– Tipologia impianto: (secco / umido / preallarme / alternativo) _____________
– Data compilazione scheda: _____________
Piano attività e frequenze (da adattare secondo impianto e UNI EN 12845)
– Sorveglianza (utente): settimanale / mensile → attività di base e registrazione
– Controlli periodici (manutentore): trimestrale / semestrale / annuale
– Verifiche approfondite: triennale / decennale
– Revisione / collaudo / straordinario: come da necessità o modifiche impiantistiche
Registro riepilogativo attività pianificate
(NB: compilare per ogni intervento: data, tipo intervento, attività svolte, misure rilevate, esito, anomalie, azioni correttive, firma)
Data: _____________
Tipo intervento: (sorveglianza / controllo periodico / revisione / collaudo / straordinario) _____________
Operatore / Tecnico: _____________
Attività eseguite: _____________
Misure rilevate (pressioni, portate, tempi, temperature, livelli): _____________
Esito (Conforme / Non conforme): _____________
Anomalie riscontrate: _____________
Azioni correttive eseguite / pianificate: _____________
Data intervento successivo consigliato: _____________
Firma tecnico / operatore: _____________
Timbro azienda (se presente): _____________
Scheda sorveglianza utente (da compilare settimanalmente / mensilmente)
Data/ora controllo: _____________
Operatore (nome e qualifica interna): _____________
Checklist controlli base
– Lettura manometri (stazione controllo): valori e note: _____________
– Livelli acqua serbatoi / riserve idriche: valori e note: _____________
– Stato valvole di intercettazione (posizione aperta/chiusa/bloccata): _____________
– Controllo campana idraulica di allarme (prova attivazione): risultato: _____________
– Prova avviamento pompe principali / diesel (tempo esercizio): durata prova: _____________; risultato: _____________
– Controllo impianto riscaldamento / protezioni antigelo: temperatura locale / note: _____________
– Controllo visivo ugelli sprinkler in zone accessibili (ostruzioni / vernici / danni): risultato: _____________
– Verifica assenza ostruzioni nelle aree protette che possano limitare copertura sprinkler: risultato: _____________
– Note / Anomalie da segnalare al manutentore: _____________
Esito generale controllo utente (Conforme / Non conforme): _____________
Firma operatore utente: _____________
Scheda intervento manutentore qualificato (trimestrale / semestrale / annuale / triennale / decennale)
Data intervento: _____________
Azienda manutentrice: _____________
Tecnico responsabile: _____________
Tipo di intervento: (controllo periodico / revisione programmata / collaudo / manutenzione straordinaria) _____________
Checklist tecnica (spuntare / riportare misure e note)
– Controllo visivo e funzionale sprinkler (non verniciati, non ostruiti, integrità): esito: _____________
– Verifica disponibilità e compatibilità sprinkler di ricambio: quantità/ubicazione: _____________
– Controllo tubazioni e sostegni (corrosione, fissaggi, prove tenuta): esito e note: _____________
– Prova di tenuta / collaudo tubazioni (se prevista): pressione prova: _____________; esito: _____________
– Verifica e prova pompe antincendio:
– Avviamento e tempo di avviamento: _____________
– Durata prova e osservazioni (min. 20–30 min se previsto): _____________
– Portata misurata: _____________
– Pressione erogata: _____________
– Prova gruppo diesel (se presente): avviamento e funzionamento: _____________
– Controllo valvole (intercettazione, non ritorno, valvole di controllo/allarme, valvole a galleggiante): posizione/prova: _____________
– Prova campana idraulica e dispositivi di allarme / telesegnalazione: esito: _____________
– Controllo alimentazioni elettriche e batterie (tensione, densità elettrolita, stato batterie): valori e note: _____________
– Verifica serbatoi e riserve idriche (livelli, stato pareti, ispezione interna se triennale prevista): esito: _____________
– Controllo filtri, valvole di ritegno, camere di aspirazione pompe: esito: _____________
– Verifica condizioni ambientali locali (temperatura, rischio gelo, ostacoli alla copertura): valori e note: _____________
– Verifica documentazione impianto aggiornata (progetto, schede, cartellini): esito: _____________
Misure rilevate (riportare valori numerici)
– Pressione manometro stazione controllo: _____________ bar / kPa
– Pressione valle pompe / mandata: _____________ bar / kPa
– Portata misurata: _____________ l/s o m3/h
– Durata avviamento pompe: _____________ min
– Tensione batterie alimentazione: _____________ V
– Temperatura locali critici: _____________ °C
– Altro (specificare): _____________
Esito generale intervento (Conforme / Non conforme): _____________
Elenco anomalie / difetti rilevati: _____________
Interventi urgenti eseguiti sul posto: _____________
Interventi da programmare / ricambi necessari: _____________
Stima tempi e costi per interventi programmati (se richiesto): _____________
Dichiarazione tecnico
Dichiaro che le attività sopra riportate sono state eseguite in conformità alla UNI EN 12845 (ove applicabile) e alle procedure aziendali di manutenzione.
Nome tecnico: _____________
Firma: _____________
Data: _____________
Timbro azienda: _____________
Classificazione intervento (barrare / indicare)
– Controllo periodico trimestrale _____________
– Controllo semestrale _____________
– Controllo annuale _____________
– Revisione triennale _____________
– Revisione decennale _____________
– Manutenzione ordinaria _____________
– Manutenzione straordinaria _____________
– Collaudo a seguito modifica _____________
Registro storico interventi (compilare per ogni intervento; mantenere copia in archivio)
Data: _____________ | Tipo intervento: _____________ | Operatore: _____________ | Esito: _____________ | Note / Azioni correttive: _____________ | Firma: _____________
Raccomandazioni generali (da parte del manutentore)
– Mantenere registro manutenzione aggiornato e cartellini componenti visibili: _____________
– Programmare prove pompe e campana idraulica con frequenze previste: _____________
– Verificare protezioni antigelo e temperature locali nei periodi a rischio: _____________
– Aggiornare progetto/documentazione impianto a seguito di modifiche strutturali o layout: _____________
Documentazione consegnata / allegati
– Rapporto intervento dettagliato: _____________
– Certificato di collaudo (se eseguito): _____________
– Fotografie stato impianto / anomalie: _____________
– Elenco ricambi installati / da sostituire: _____________
Note finali / Osservazioni generali: _____________
File di controllo e conservazione
– Registro cartaceo presente in loco: (Sì / No) _____________
– Registro elettronico (cloud / gestionale): (Sì / No) _____________
– Posizione copia rapporti tecnici: _____________
Spazio per firma del responsabile utente alla presa visione del rapporto
Nome responsabile utente: _____________
Firma: _____________
Data: _____________

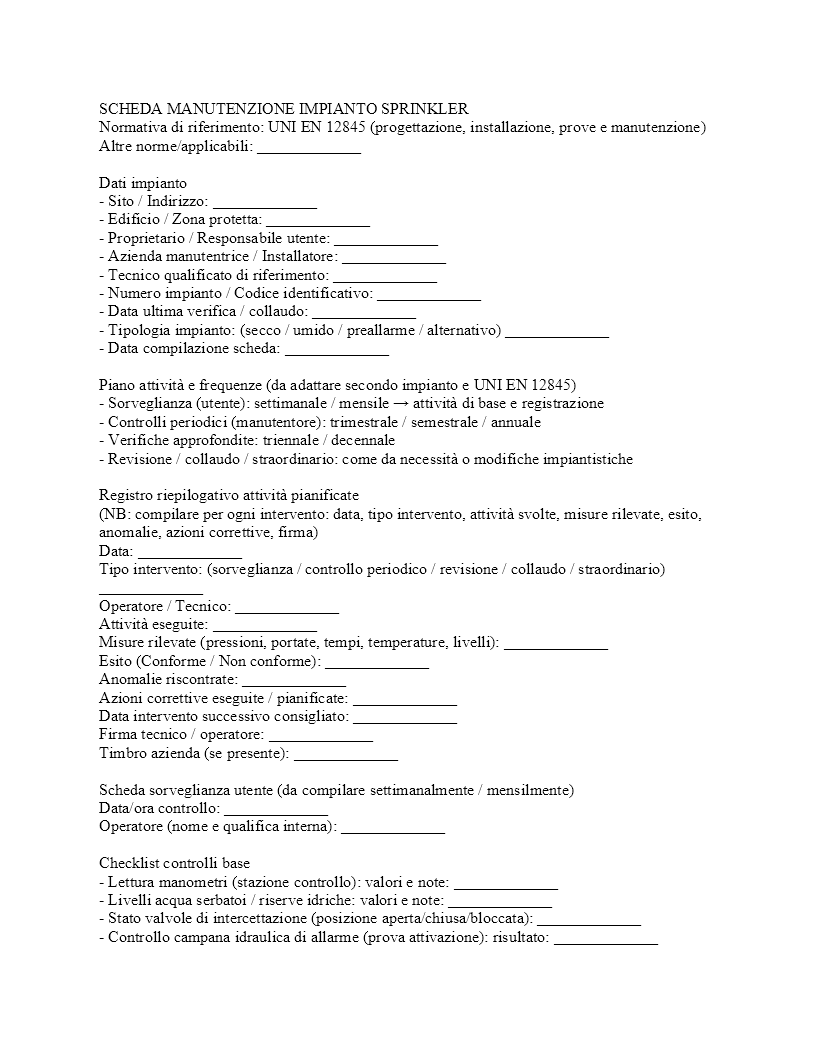

Fac simile scheda manutenzione impianto sprinkler Word
Scarica il fac simile in formato Word per compilare direttamente la scheda, stampare e conservare copia cartacea o digitale.
