Scheda di manutenzione dei quadri elettrici è un documento tecnico e amministrativo che descrive l’identificazione, le procedure, le verifiche e i criteri d’accettazione relativi agli interventi di manutenzione su un quadro elettrico. Serve a garantire la corretta esecuzione delle attività, la conformità alle norme tecniche e di sicurezza, la tracciabilità delle operazioni effettuate, nonché a fornire evidenza per responsabilità civilistiche e obblighi normativi in materia di salute e sicurezza sul lavoro.
Indice
Come compilare il modello scheda manutenzione quadri elettrici
La redazione della scheda di manutenzione deve rispettare un approccio tecnico-giuridico che assicuri conformità alle normative applicabili, in particolare alle guide tecniche CEI (ad esempio CEI 0-10) e al D.Lgs. 81/2008 in materia di sicurezza sul lavoro. La scheda va compilata con chiarezza e completezza: occorre innanzitutto identificare univocamente il quadro (codice, descrizione, ubicazione, funzione e dati costruttivi) e indicare le norme e i documenti di riferimento su cui si basa l’attività. Deve essere specificata la tipologia di intervento (ordinario, straordinario, verifica urgente), la data e gli orari di esecuzione, nonché la frequenza programmata delle verifiche e delle misure strumentali.
Dal punto di vista operativo è obbligatorio descrivere le modalità di intervento, gli strumenti e i materiali necessari, i dispositivi di protezione individuale richiesti e le misure di sicurezza previste, inclusi i passaggi procedurali come la messa fuori tensione, il sezionamento e, quando necessario, la messa a terra e in corto circuito; tali indicazioni devono essere coerenti con il Documento di Valutazione dei Rischi e con eventuali procedure di Permesso di Lavoro previste dall’organizzazione. La scheda deve contenere una check list delle verifiche operative con spazio per gli esiti e le note, e una sezione dedicata alle verifiche strumentali dove registrare i valori misurati (resistenze di isolamento, continuità di terra, correnti di fase, tempi e correnti di intervento dei differenziali) insieme ai criteri di accettazione adottati; se si richiedono soglie minime o massime queste devono essere dichiarate esplicitamente nella scheda. È importante riportare le tarature e la validità degli strumenti usati, nonché allegare i protocolli di prova ove previsti.
Le responsabilità devono essere chiaramente attribuite: il manutentore esecutore deve indicare nome, qualifica (ad esempio PES/PAV/PEI) e firma, mentre il responsabile d’impianto e il controllo qualità devono apporre la propria verifica e firma con data. In caso di esito Non OK la scheda deve prevedere l’indicazione delle azioni correttive, la priorità d’intervento e la pianificazione dell’intervento straordinario. Dal punto di vista probatorio la scheda costituisce documento di registro della manutenzione e deve essere conservata secondo le procedure aziendali; è opportuno che la scheda sia integrata da allegati tecnici (schemi, fotografie, rapporti di prova) e che i protocolli siano firmati dal tecnico responsabile. Infine, la compilazione della scheda deve tenere conto delle disposizioni in materia di protezione dei dati personali se contenuti sensibili relativi al personale vengono raccolti, nonché delle eventuali prescrizioni contrattuali o di capitolato relative alla tenuta dei registri di manutenzione.
Esempio scheda manutenzione quadri elettrici
1) DATI GENERALI
– Codice quadro: _____________
– Denominazione/descrizione: _____________
– Ubicazione: _____________
– Funzione/Linee alimentate: _____________
– Costruttore / Modello / Matricola: _____________
– Data installazione: _____________
– Tensione nominale: _____________
– Grado di protezione (IP): _____________
– Documentazione di riferimento (manuali, schemi): _____________
– Norme di riferimento: CEI 0-10, CEI 64-8, D.Lgs. 81/2008; Eventuali norme aggiuntive: _____________
2) TIPO INTERVENTO
– Tipo intervento: (barrare) Manutenzione ordinaria / Manutenzione straordinaria / Verifica urgente
Specificare: _____________
– Descrizione sintetica intervento programmato: _____________
– Data intervento: _____________
– Orario inizio: _____________ Orario fine: _____________
3) FREQUENZA / PERIODICITÀ
– Controllo visivo e pulizia: _____________ (es. 1 anno)
– Verifica serraggi e connessioni: _____________
– Misura resistenza di isolamento: _____________ (es. ogni 3 anni)
– Test interruttori differenziali: _____________
– Altre verifiche periodiche: _____________
4) STRUMENTI E MATERIALI NECESSARI
– Strumenti di misura (es. megger, pinza amperometrica, tester differenziali): _____________
– Attrezzi meccanici e utensili isolati: _____________
– Materiale di ricambio (fusibili, contatti, guarnizioni, ecc.): _____________
5) DPI E MISURE DI SICUREZZA RICHIESTE
– Modalità messa fuori tensione/sezionamento: _____________
– Messa a terra e in corto circuito (se prevista): Sì / No — dettagli: _____________
– Delimitazione e segnalazione area di lavoro: _____________
– DPI obbligatori: guanti isolanti _____________, elmetto dielettrico _____________, visiera/protezione occhi _____________, tappetino isolante _____________, calzature isolanti _____________, indumenti antistatici (UNI EN 1149-5) _____________
– Presenze di terzi nell’area: _____________
– Autorizzazioni / permessi richiesti: _____________
6) ELENCO CONTROLLI OPERATIVI (per ogni voce indicare Esito e Note)
– Controllo integrità carpenteria, porte, guarnizioni, serrature
Esito (OK / Non OK): _____________ Note: _____________
– Verifica targhette identificative e segnaletica
Esito (OK / Non OK): _____________ Note: _____________
– Pulizia interna ed esterna (assenza polveri, insetti, conduttori estranei)
Esito (OK / Non OK): _____________ Note: _____________
– Verifica continuità conduttore di protezione (terra) del quadro
Esito (OK / Non OK): _____________ Valore misurato: _____________ Note: _____________
– Controllo serraggio morsetti di potenza e ausiliari
Esito (OK / Non OK): _____________ Coppia di serraggio applicata (Nm): _____________ Note: _____________
– Esame giunzioni e cablaggi (assenza surriscaldamenti, ossidazioni)
Esito (OK / Non OK): _____________ Note: _____________
– Apertura/chiusura interruttori e contattori (prove meccaniche)
Esito (OK / Non OK): _____________ Note: _____________
– Controllo stato contatti fissi/mobili, camere di interruzione, spegniarco
Esito (OK / Non OK): _____________ Note: _____________
– Verifica tarature interruttori automatici e protezioni (coordinamento con sezioni cavi)
Esito (OK / Non OK): _____________ Tarature verificate: _____________ Note: _____________
– Controllo protezioni a fusibile e corrispondenza ai dati di progetto
Esito (OK / Non OK): _____________ Note: _____________
– Verifica strumenti di misura a bordo quadro, lampade spia, pulsanti e manipolatori
Esito (OK / Non OK): _____________ Note: _____________
– Verifica corrispondenza grado IP e forma costruttiva al progetto
Esito (OK / Non OK): _____________ Note: _____________
7) VERIFICHE STRUMENTALI E PROVE (registrare valori e criteri di accettazione)
– Misura resistenza di isolamento circuito principale verso terra
Valore misurato (MΩ): _____________ Soglia minima accettabile: _____________ Note: _____________
– Misura resistenza di isolamento circuiti derivati
Valore misurato (MΩ): _____________ Soglia minima accettabile: _____________ Note: _____________
– Test interruttori differenziali con tasto di prova (verifica funzionale)
Esito (OK / Non OK): _____________ Tempo di intervento misurato (ms): _____________ Corrente di intervento rilevata (mA): _____________ Note: _____________
– Verifica strumentale efficienza differenziali (protocollo allegato n. _____________)
Esito (OK / Non OK): _____________ Note: _____________
– Misura equilibrio carichi (correnti di fase)
Valori misurati (A): Fase L1: _____________ L2: _____________ L3: _____________ Note: _____________
– Misura continuità conduttore di protezione (Ω)
Valore misurato (Ω): _____________ Soglia massima accettabile: _____________ Note: _____________
– Altre misure eseguite (specificare): _____________
Valori: _____________ Note: _____________
8) CRITERI DI ACCETTAZIONE / AZIONI CORRETTIVE
– Criteri di accettazione generale: tutte le verifiche devono risultare OK; resistenza isolamento ≥ _____________ MΩ; continuità terra ≤ _____________ Ω; differenziali entro tempi e correnti previste.
– Azioni correttive previste in caso di Non OK: _____________
– Eventuale programmazione intervento straordinario: Data prevista: _____________ Descrizione intervento: _____________
9) INTERVENTI EFFETTUATI (dettagliare materiali e pezzi sostituiti)
– Interventi eseguiti (descrizione dettagliata): _____________
– Ricambi installati (tipo, codice, quantità): _____________
– Misure effettuate dopo intervento (valori): _____________
– Verifica finale e messa in servizio ripristinata: Sì / No — Data ripristino: _____________
10) OPERATIVI / RUOLI / FIRME
– Manutentore esecutore (Nome): _____________ Qualifica (PES/PAV/PEI ecc.): _____________ Firma: _____________
– Assistente / Secondo operatore (Nome): _____________ Qualifica: _____________ Firma: _____________
– Responsabile impianto / Commitente (Nome): _____________ Firma: _____________
– Verifica qualità (Nome): _____________ Firma: _____________
– Data compilazione scheda: _____________
11) ANOMALIE RILEVATE E RACCOMANDAZIONI
– Anomalie riscontrate (descrizione): _____________
– Priorità intervento (Bassa/Media/Alta): _____________
– Raccomandazioni (sostituzioni, monitoraggi, aggiornamenti documentazione): _____________
12) ALLEGATI / PROTOCOLLI
– Allegati alla scheda (schemi, fotografie, rapporti prove strumentali, certificati): _____________
– Protocollo misure n.: _____________ Firma tecnico responsabile: _____________
13) CRONOLOGIA MANUTENZIONI
– Data: _____________ Tipo intervento: _____________ Esecutore: _____________ Esito: _____________ Note: _____________
– Data: _____________ Tipo intervento: _____________ Esecutore: _____________ Esito: _____________ Note: _____________
– Data: _____________ Tipo intervento: _____________ Esecutore: _____________ Esito: _____________ Note: _____________
14) NOTE FINALI
– Osservazioni aggiuntive: _____________

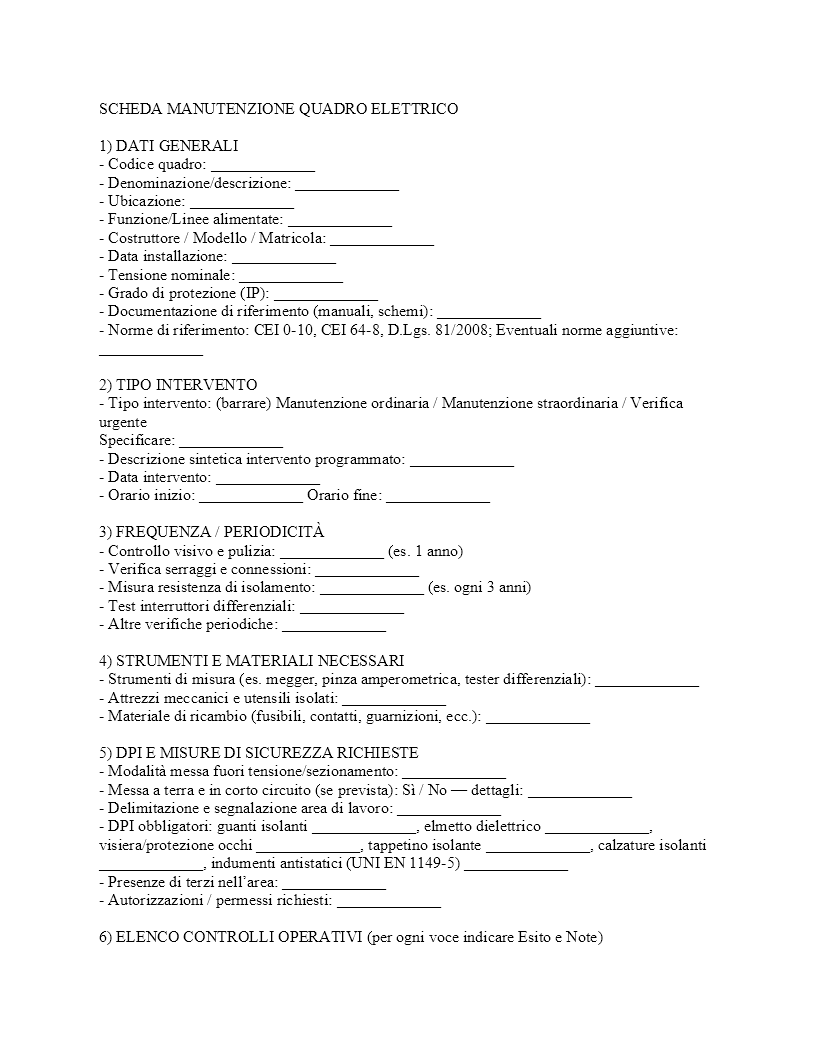

Fac simile scheda manutenzione quadri elettrici Word
Di seguito il fac-simile in formato Word pronto per il download e la compilazione; il file contiene la struttura completa della scheda con tutti i campi editabili e spazi per firme e allegati.
